集成電路用鈦靶材需達4N5（99.995%）以上純度，先進制程甚至要求5N級，嚴控雜質與氧含量以保障器件性能。其晶體結構需控制晶粒尺寸在30μm以下，通過(002)或(110)擇優取向?qū)崿F(xiàn)濺射均勻性。制造工藝涵蓋電子束熔煉、熱等靜壓等多道精密工序，經納米級磨削與超凈處理，確保平面度≤0.01mm/200mm，表面粗糙度Ra≤0.02μm。在邏輯芯片中，鈦靶材用于銅互連阻擋層與電極界面層；存儲芯片內，Ti-W合金靶實現高深寬比臺階覆蓋；功率器件依賴其作為歐姆接觸層；顯示面板與傳感器則利用其制備透明導電層和電極層。不同場景對鈦靶材的導電性、結合力、耐溫性等性能提出差異化需求。

未來鈦靶材朝著超高純度（7N級）、納米晶結構發展，適配2nm以下芯片制程。制造工藝向大尺寸化、綠色化升級，同時復合二維材料提升散熱等功能，并借助AI實現晶粒取向智能調控。低溫濺射技術的進步也將推動其在柔性基板領域的應用。國際上，日本JX金屬、美國霍尼韋爾等企業憑借技術優勢主導高端市場。國內江豐電子、有研新材已實現7nm節點鈦靶量產，國產化率提升至65%，但高端產品仍依賴進口。國家大基金與政策支持下，國內企業正加速技術攻關，以應對國際競爭與供應鏈風險。

集成電路用鈦靶材是半導體產業的戰略材料，其技術體系圍繞“超純、超均勻、超穩定”展開。國際巨頭憑借技術積累與規模優勢主導市場，而國內企業通過政策支持與技術創新逐步縮小差距，在5N級靶材領域?qū)崿F(xiàn)突破。未來需聚焦7N級高純靶材、大尺寸制造、復合功能化等方向，同時應對國際競爭與供應鏈風險，構建自主可控的產業生態。以下是凱澤金屬針對集成電路用鈦靶材的技術體系分析，將其材質特性、制造工藝、應用場景及發展趨勢等，整理如下：

一、材質牌號與化學成分

1.常用材質分類

高純鈦（5N級）：純度≥99.999%，氧含量≤50ppm，用于90nm以下先進制程的導電層和阻擋層。

鈦合金靶材：

鈦鎢合金（Ti-W）：含鎢10%-30%，提升薄膜的阻隔性和熱穩定性。

鈦氮化合物（TiN）：陶瓷靶材，用于硬質掩膜和擴散阻擋層。

2.名義成分與國際牌號對應

注：5N級鈦靶需控制Al、Fe、Cr等雜質總量＜0.5ppm。

二、物理與機械性能

特殊要求：靶材織構需滿足{0001}取向占比＞80%，以提升濺射速率20%。

三、制造工藝與流程創新

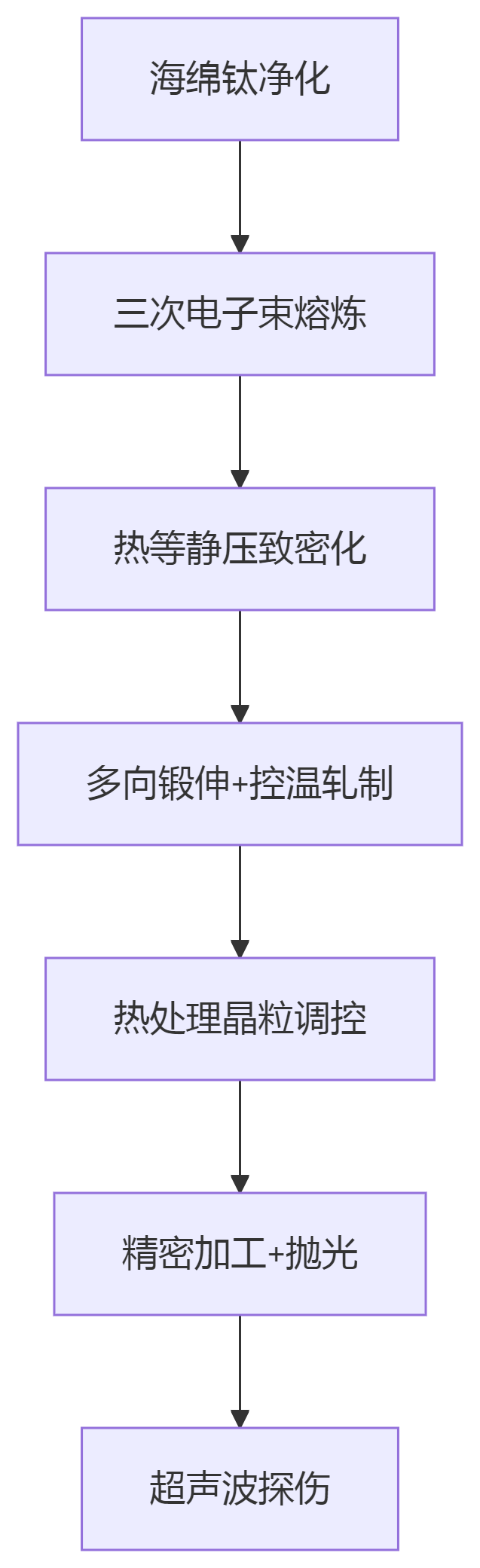

1.核心工藝流程

熔煉技術：三次EB熔煉（純度＞99.999%），真空度≤10?3 Pa。

塑性加工：

鍛伸預熱460-480℃，拔長與墩粗交替4次，晶粒細化至50μm以下。

軋制溫度控制：β相區（880℃）大變形→α+β相區（750℃）精軋。

表面處理：拋光后粗糙度Ra≤0.8μm，平面度≤0.2mm/300mm。

2.先進工藝突破

納米晶調控：
江豐電子開發“低溫大變形+階梯退火”工藝（390℃退火60min），晶粒尺寸降至20μm，濺射膜均勻性提升15%。

焊接技術：

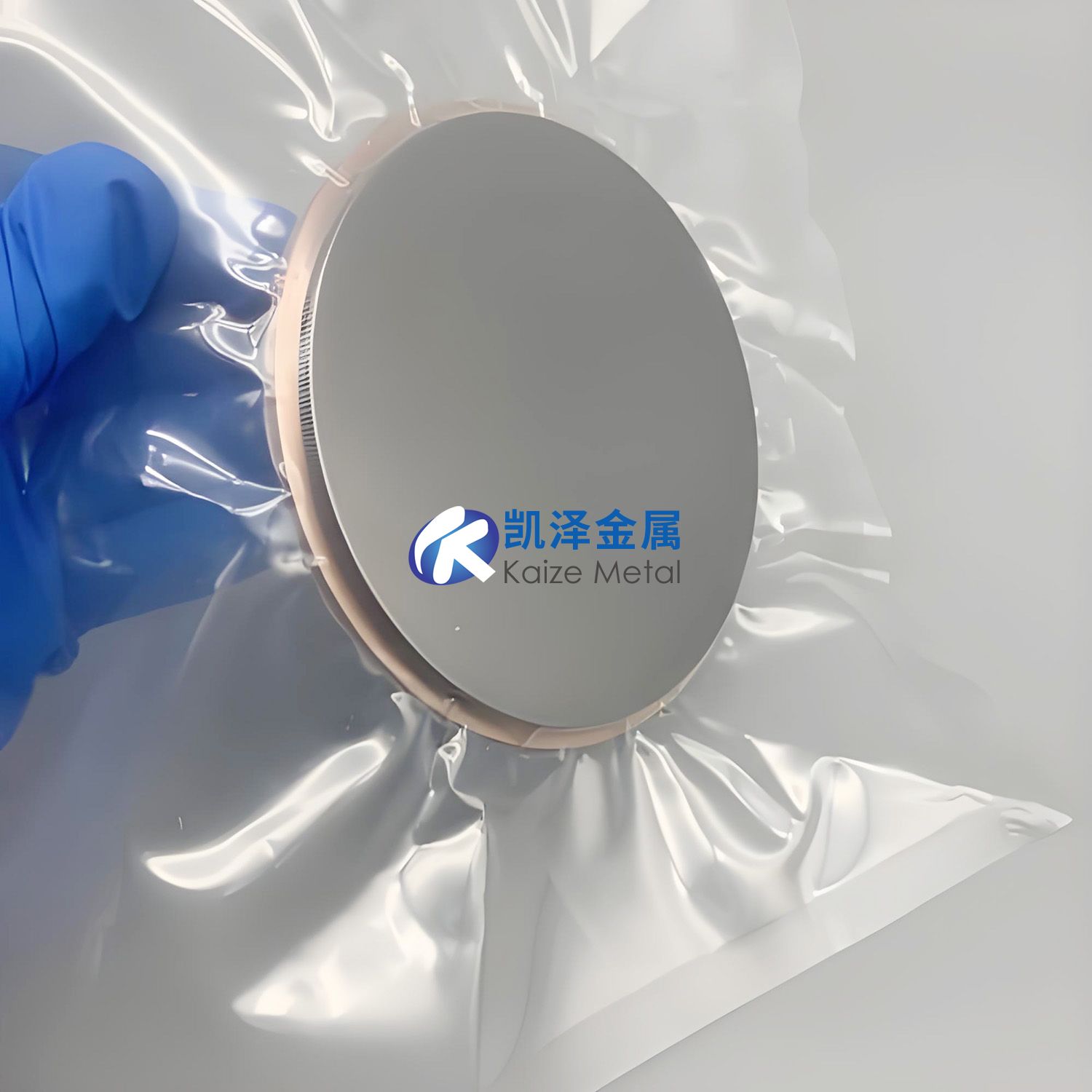

異種金屬大面積焊接（鈦-銅背板），熱膨脹失配率＜5%，用于300mm靶材7。

四、執行標準與產品規格

1.國內外核心標準

2.常見產品規格

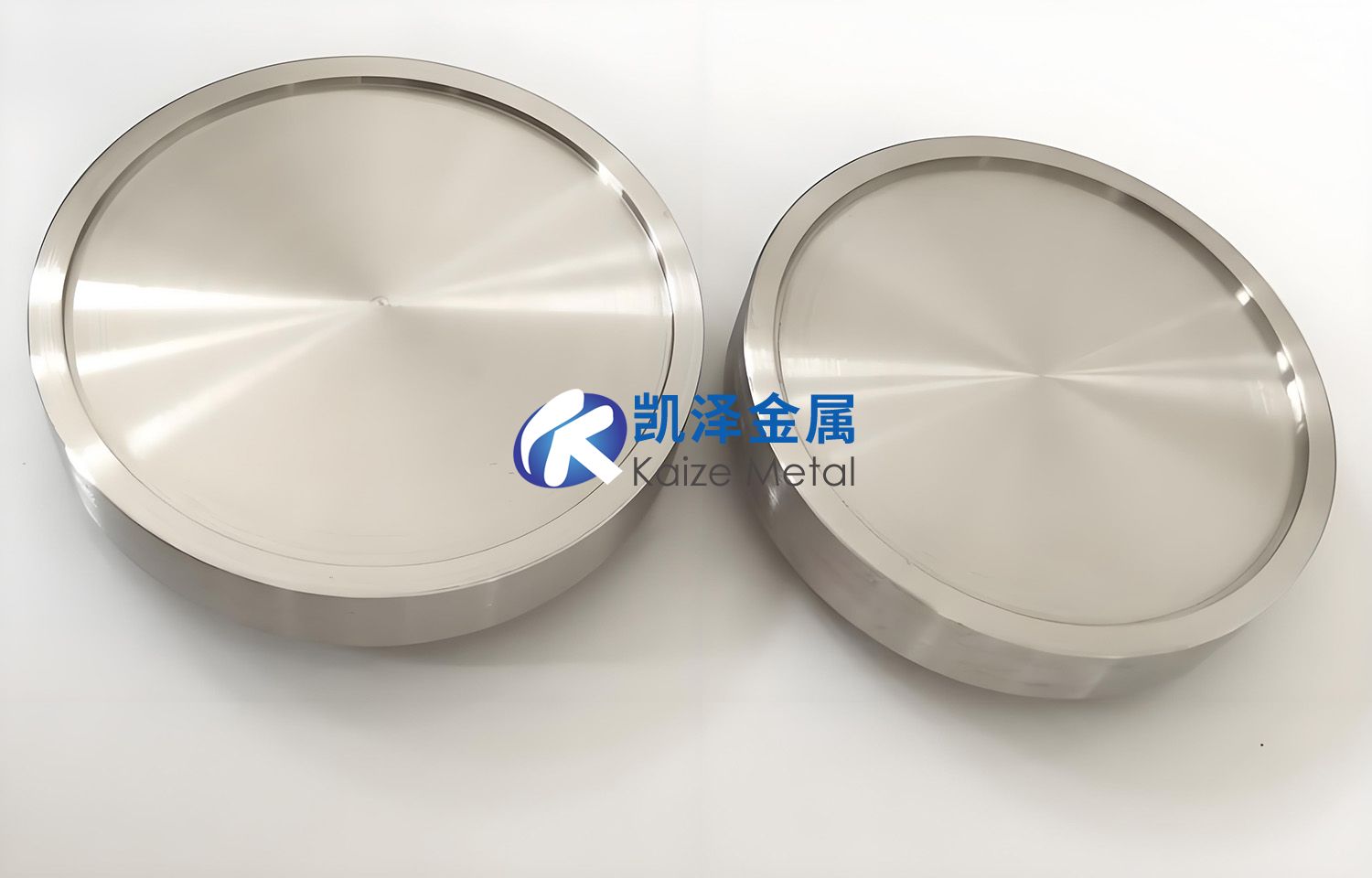

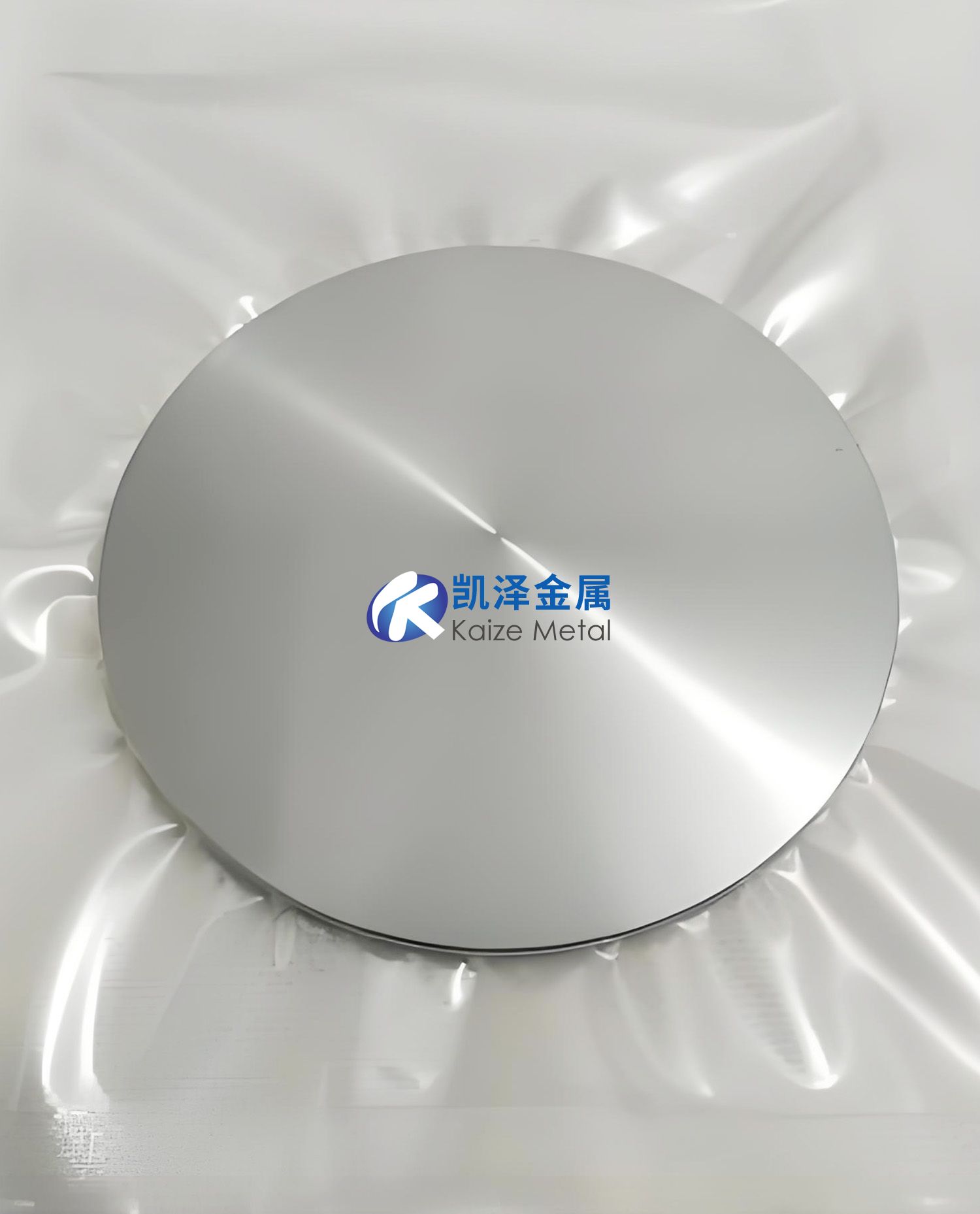

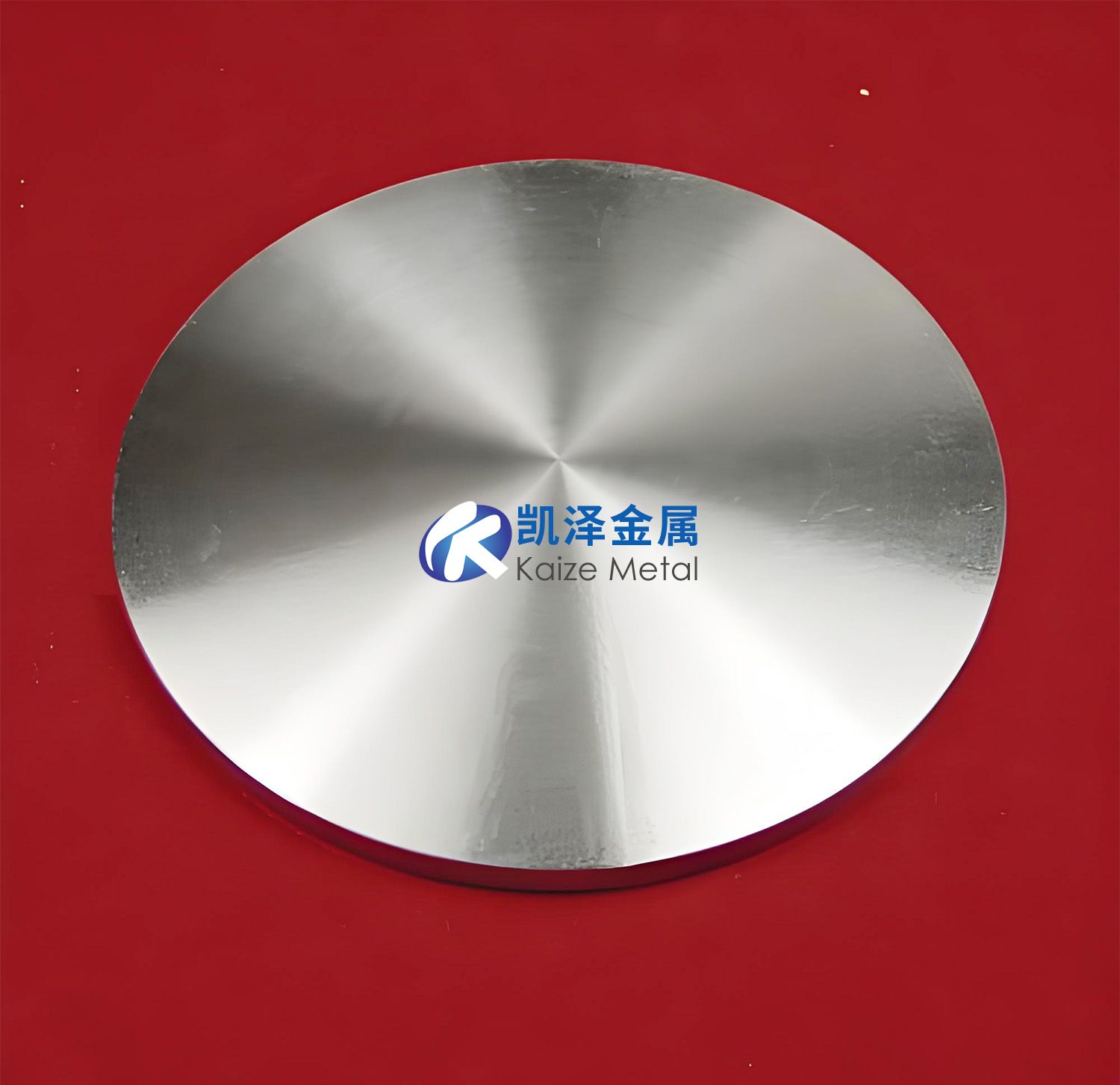

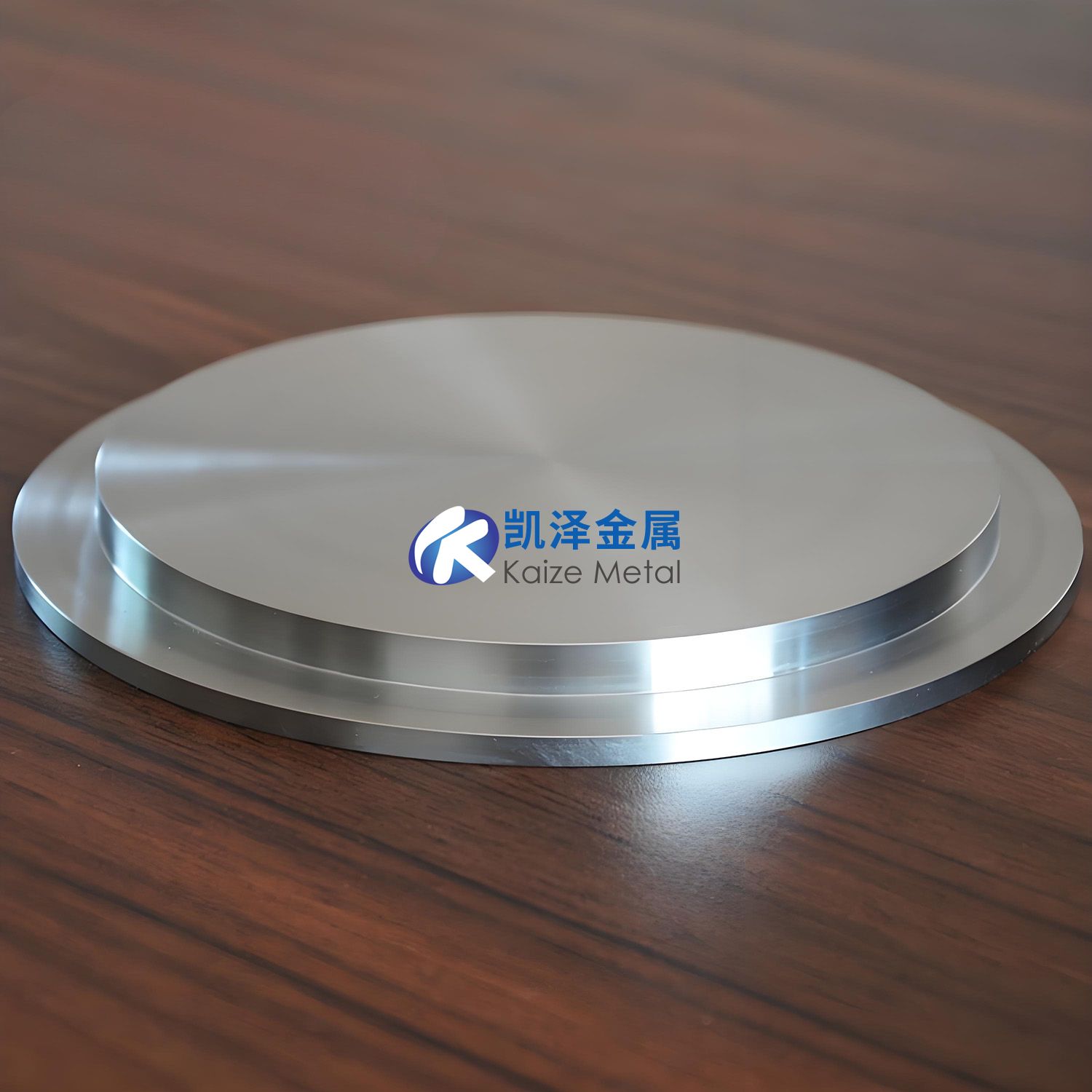

圓靶：直徑200mm（8寸）、300mm（12寸），厚度6-15mm。

矩形靶：最大尺寸1500×300mm（OLED用），平面度≤0.3mm。

五、與其他電子工業靶材的差異

功能互補性：

28nm以下節點采用“鈦+鉭”雙層靶，鈦層提升附著力，鉭層阻隔銅擴散。

六、核心應用與產業化突破

1.應用領域

邏輯芯片：5nm制程中鈦靶用于鈷互連層的黏附層，降低接觸電阻15%。

存儲芯片：Ti-W靶沉積于DRAM電容電極，耐熱性提升至600℃。

封裝領域：鈦靶鍍于TSV通孔側壁，防止銅離子遷移。

2.國產化突破案例

江豐電子：
14nm鈦靶通過中芯國際驗證，純度達99.9995%，替代日本東曹進口。

有研新材：
鈦鈷復合靶用于臺積電3nm GAA晶體管，薄膜均勻性±1.5%（國際領先）。

七、國內外產業化對比與技術挑戰

技術挑戰：

濺射飛濺控制：晶界雜質引發顆粒污染（＞0.1μm缺陷導致芯片良率↓5%）。

焊接可靠性：鈦-銅背板熱循環后開裂（溫差＞200℃時失效風險↑30%）。

成本瓶頸：5N鈦靶材制備能耗為銅靶的3倍，制約普及。

八、前沿趨勢展望

材料創新

高熵合金靶材：Ti-Zr-Hf-Nb系，耐熱性提升至800℃，用于2nm以下節點。

納米復合靶：TiN-SiC陶瓷靶，硬度提升至2500HV，壽命延長2倍。

工藝智能化

數字孿生工藝控制：實時監測熔煉溫度波動（±5℃），晶粒均勻性提升20%。

AI缺陷預測：基于機器視覺的靶材表面缺陷檢出率＞99.9%5。

綠色制造

廢靶再生技術：等離子弧重熔回收鈦屑，利用率達80%（較傳統工藝+40%）。

集成化應用

原子層沉積（ALD）復合靶：鈦-有機前驅體一體化設計，實現3D結構保形鍍膜。

總結

集成電路用鈦靶材正向“超高純化”（6N級）、“大尺寸化”（450mm）、“復合功能化”（高熵合金）演進。短期需突破晶界控制與焊接可靠性瓶頸，中期依托智能化制造降本增效，長期通過材料-設備-工藝協同實現全產業鏈自主化。隨著中國晶圓產能擴張（2025年自給率70%），國產鈦靶市場占比有望從15%提升至40%，成為高端芯片制造的“核心材料擔當”。
