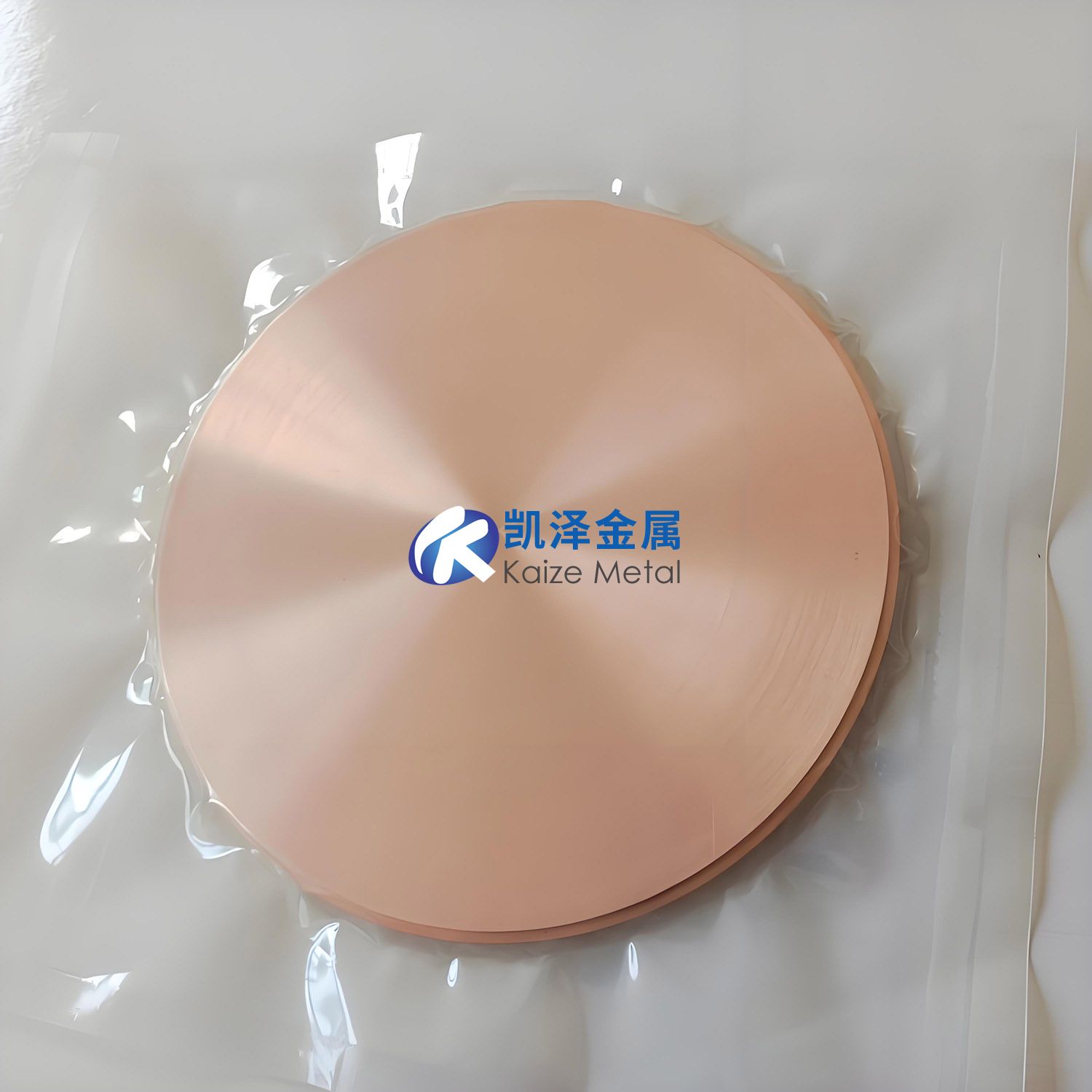

高純銅濺射靶材作為半導體、顯示面板及光伏產業的核心材料，市場規模持續擴張。2023年全球市場規模約22.5億美元，預計到2030年將以年均9.3%的復合增長率增長至48億美元，中國市場占全球份額24.3%且增速高于全球。技術上，純度從5N級向6N級及以上突破，大尺寸與復合結構靶材應用增加，累積疊軋等制備工藝革新降低成本、提升良品率。

在應用領域，半導體產業對6N級靶材需求旺盛，顯示面板聚焦大尺寸平面靶材，光伏產業因HJT電池銅電鍍工藝帶動旋轉靶材需求激增。產業格局呈現國際壟斷與國產替代并存態勢，日本JX金屬等企業占據全球65%以上市場份額，而江豐電子等國內企業通過12英寸靶材量產線建設，使300mm晶圓用高純銅靶材國產化率達38%。

未來，高純銅濺射靶材將朝著高端化、智能化與綠色化方向發展。7N級靶材將在特種領域拓展，“材料-設備-工藝”全鏈條自主化加速進口替代，AR/VR、新能源汽車等新興領域帶來新增長，同時環保與可持續發展要求促使行業綠色轉型。高純銅濺射靶材作為半導體、顯示面板及光伏產業的核心材料，其發展及現狀，凱澤金屬從市場規模、技術進展、應用領域、產業格局及未來趨勢五個維度系統分析：

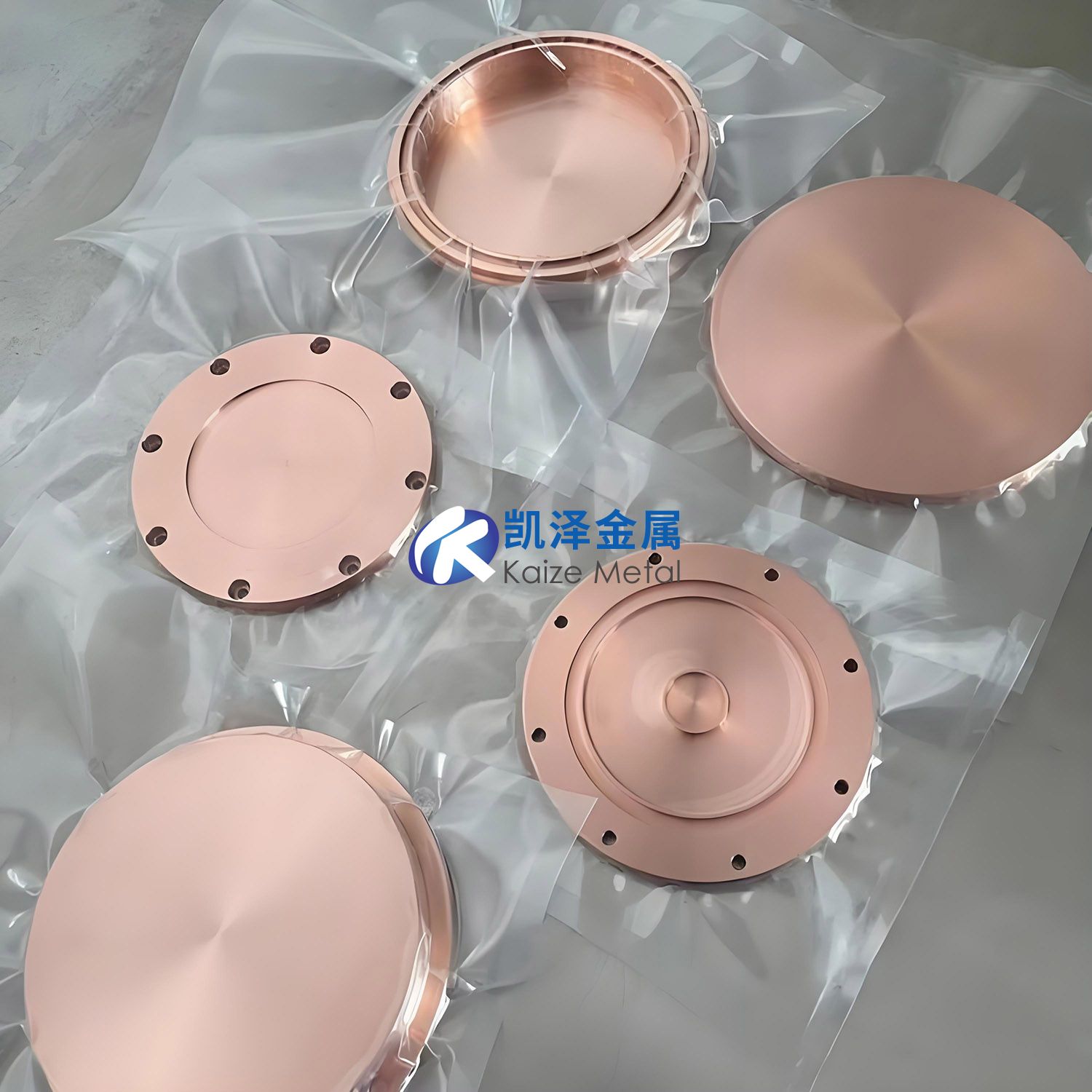

一、市場概況：需求驅動規模擴張

全球市場規模

2024年全球銅濺射靶材市場規模達11億美元，預計2037年將增至21億美元，CAGR約5.8%；其中高純銅靶材（純度≥99.99%）2025年規模約6.62億美元，2032年達8.32億美元（CAGR 3.32%）。

增長動力：

半導體小型化：3nm/2nm先進制程需高純度銅靶材（6N級以上）用于互連層，替代鋁降低電阻。

光伏無銀化：銅柵線異質結電池（C-HJT）推動銅靶需求，成本較銀漿降低60%。

顯示技術升級：OLED柔性屏滲透率提升，銅靶用于透明導電層（TCO）。

區域格局

亞太主導：占全球產能70%，中、日、韓為核心（如中芯國際、臺積電、三星）。

北美加速：美國《芯片法案》刺激本土晶圓廠建設，2030年靶材需求或增40%。

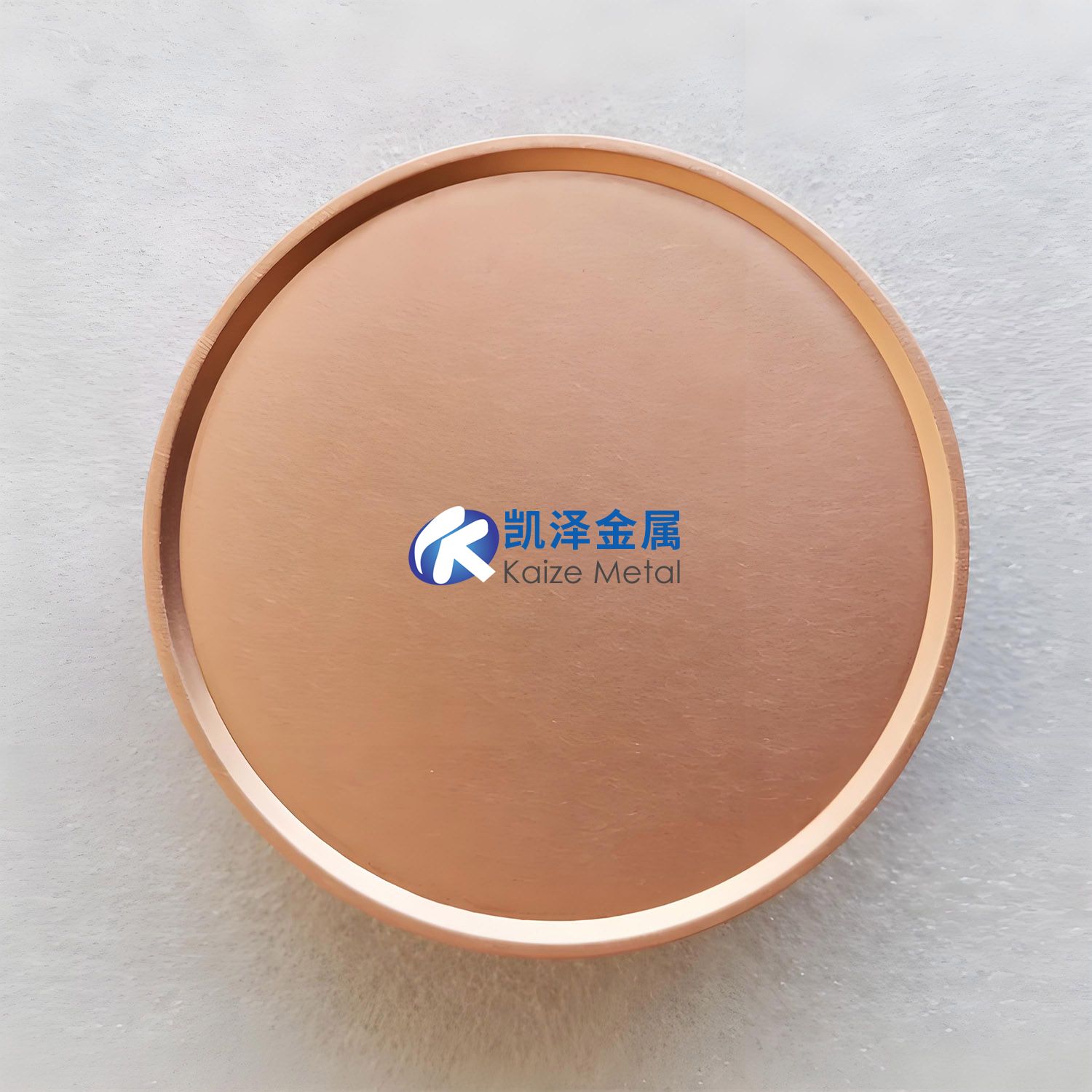

二、技術進展：純度與工藝雙突破

純度與微觀控制

6N級（99.9999%）：成為7nm以下芯片標配，雜質（Fe、O）需≤1ppm9。

晶粒均勻性：先進熱軋+冷軋工藝使晶粒尺寸≤40μm，標準差<4μm（如真空感應熔煉+等溫退火）。

短流程制造工藝

方形鑄錠軋制法：替代傳統圓錠鍛造，流程縮短50%，能耗降30%（例：整錠軋制后分切，取代單塊靶坯加工）。

復合軋制技術：關鍵道次變形量控制（如第8道次28-35%），提升靶材硬度至90-100HV。

表：高純銅靶材制備工藝對比

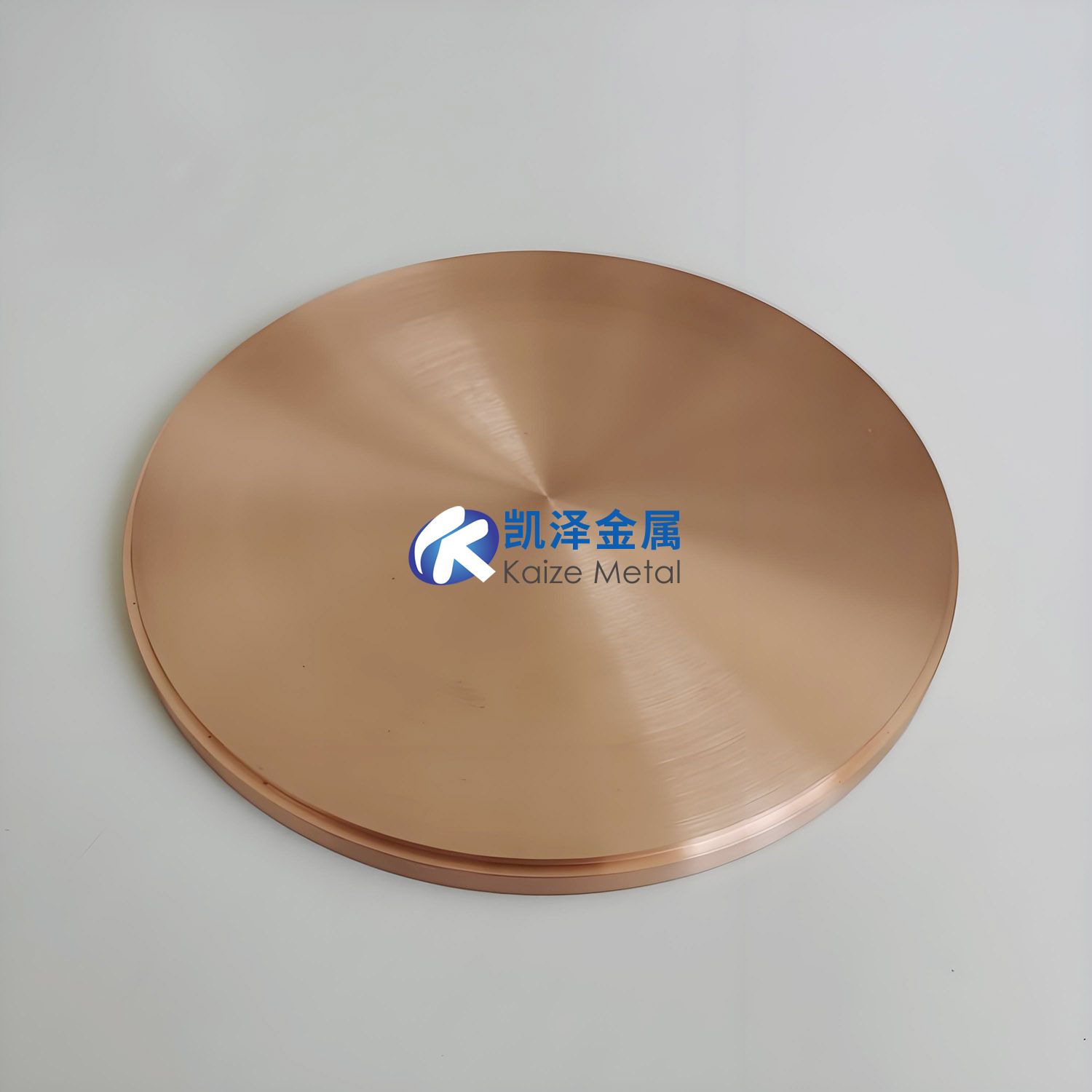

三、應用領域：從半導體到新能源

半導體領域（占比48.5%）

邏輯芯片：銅互連層降低電阻15%，用于3nm GAA晶體管（有研新材供應臺積電）。

存儲芯片：DRAM電極用銅錳合金靶（Mn 0.2-1.0at%），形成自擴散阻擋層。

光伏領域（增速最快）

銅柵異質結電池：歐萊新材C-HJT靶材助力國電投組件量產，效率達25.8%，成本降50%。

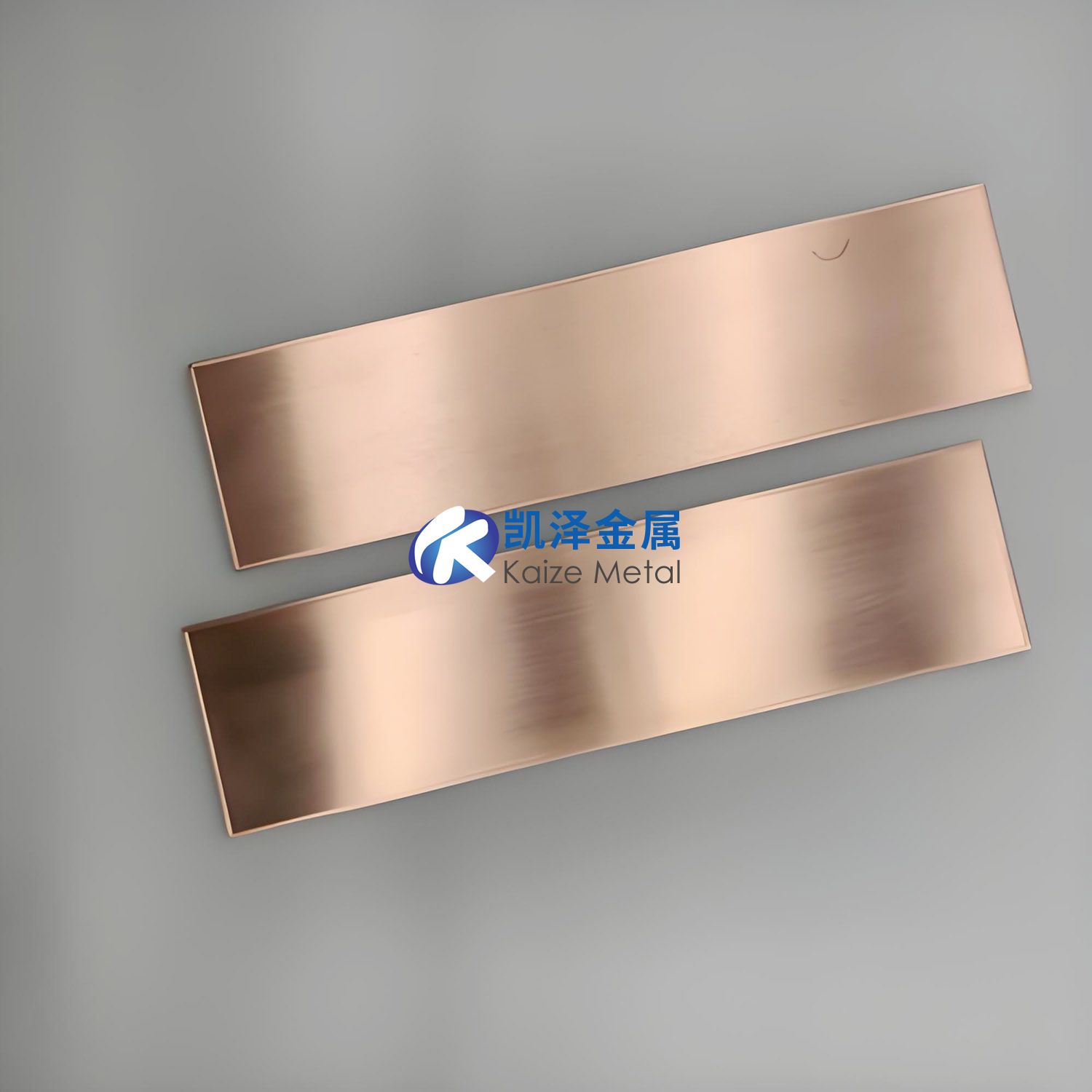

顯示與新能源

柔性OLED：旋轉銅靶用于曲面屏導電層（京東方采購量年增20%）。

固態電池：銅箔集流體需高純度薄膜，提升能量密度。

四、產業格局：國產化加速突圍

國際巨頭壟斷

日美企業（JX日礦、霍尼韋爾）占全球80%份額，掌握6N級靶材技術。

中國廠商崛起

凱澤金屬：國內光伏銅靶技術領先，純度99.9995%。

五、趨勢與挑戰：智能化與綠色制造

未來方向

超高純度：7N級（99.99999%）靶材研發，滿足1nm芯片需求。

復合靶材：銅-釕合金提升薄膜熱穩定性，用于高功率器件。

智能化生產：數字孿生優化軋制參數（溫度波動±5℃），良率提升至95%。

現存挑戰

成本壓力：6N級靶材能耗為傳統3倍，回收技術不成熟（廢靶利用率<40%）。

技術卡點：大尺寸靶材（>1.5m）晶粒均勻性難控，良率僅85%（國際>95%）。

總結

高純銅濺射靶材正經歷“超高純化、復合化、短流程化”三重升級：

短期：光伏無銀化（C-HJT）與半導體先進制程驅動需求爆發；

中期：國產替代加速（凱澤金屬突破6N技術），成本控制成關鍵；

長期：綠色制造（廢靶回收率目標80%）與AI工藝優化重塑產業生態。
突破晶粒控制與回收技術瓶頸，是撬動千億市場的核心支點。
