磁控濺射鍍膜以其高速、低溫、低損傷等特點，可被用于濺射半導體、金屬、絕緣體等幾乎任何材料。因其具有制備簡單、附著力強、鍍膜面積大及易于控制等優點，廣泛應用于電子行業、信息存儲產業及其他領域，如激光存儲器、集成電路、信息存儲、薄膜電阻、電子控制器件、磁記錄、玻璃鍍膜、表面工程及高檔裝飾等問。磁控濺射高純鉻靶材是近年來新研制和開發的一種靶材，保守估計年需求量40-50t,市場規模仍在不斷擴大。因而針對市場大量需求，選擇合理的制備方法，有效控制批產成本，制備高品質的鉻靶材就顯得尤為重要。

高純鉻濺射靶材的制備方法

目前制備鉻靶材方法主要有熔煉鑄錠法和粉末冶金法，二者各有優缺點。

1.1熔煉鑄錠法

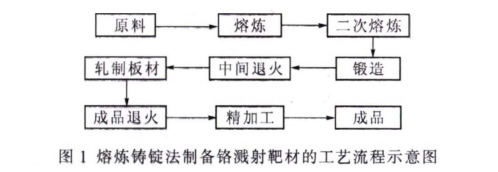

熔煉鑄錠法是制備鉻濺射靶材的主要方法之一，通過該方法可獲得較高純度、高度致密性的靶材。圖1所示為熔煉鑄錠法制備鉻濺射靶材的工藝流程示意圖。首先將鉻棒通過單聯或雙聯(電弧熔煉、真空感應熔煉、電渣重熔)工藝進行熔煉，然后將得到的純度較高的鑄錠或坯料進行熱鍛、退火、軋制、成品退火等二次加工，最后精加工成所需靶材。

熔煉錠或坯料晶粒粗大,熱鍛可改善鑄造組織，使氣孔或偏析擴散、消失，再通過再結晶退火，可以得到100pm以下的晶粒。

賈國斌等人通過多年的技術積累和不斷的科研創新，自主研制出第一臺大型高效電子束冷床熔煉爐，并成功生產出高質量的鉻棒和鈦棒，尺寸為0300mmxl500mm,該技術解決了難熔金屬熔煉鑄錠行業的難題。

熔煉鑄錠法是制備鉻靶材的基本方法之一，制備的靶材組織致密、性能優異，但受制于成型方法不可避免會出現成分偏析、晶粒尺寸和織構均勻性較難控制、工序繁雜等缺點。

1.2粉末冶金法

粉末冶金法制備鉻濺射靶材的具體工藝主要有無壓燒結、熱壓(HP)、熱等靜壓(HIP)等。無壓燒結方法的優勢在于工序簡單、可以制備致密度要求不高的大尺寸靶材；但受限于方法本身，產品致密度不高。如果產品致密度要求較高，可將無壓燒結與軋制結合起來。熱壓法是制備純鉻靶材常用的方法，由于粉末或壓坯只是單向加壓，靶材不能完全致密且存在密度梯度；該方法的優點在于工藝簡單、成本較低，但只能制備較小尺寸靶材，生產效率較低。

張新房間研究了不同加工方法下濺射錚靶材的密度，結果表明采用模壓+燒結或冷等靜壓+燒結的方法均可制備Cr管靶材，兩種方法制備的管靶尺寸相當，其外徑×內徑×高為φ56.0mm×045.9mm×38.0mm,冷等靜壓+燒結的方法在密度和純度性能方面略優于模壓+燒結，其最大密度為5.928×103kg/m3，最大純度為82.3%；采用熱壓方法制備的Cr合金靶材，其尺寸為φ60mm×30mm,密度為8.363x103kg/n3,純度為98.4%。張青來問等人采用氮?dú)鈿怏w保護熱壓法成功生產了純輅及鉻合金靶材，主要工藝參數為加熱溫度：1100?1300°C,保溫時間30~60min,隨爐冷卻至600°C以下出爐；靶坯有明顯收縮，但無裂紋、無脹形現象，致密度大于98%。通過系列試驗表明：在確保靶環產品燒結密度前提下，通過不斷優化燒結工藝參數，靶環燒結成本可大大降低，降幅約達30%以上。

熱等靜壓法是制備鉻靶材的有效方法。由于該方法將粉末成形和燒結兩步作業合并成一步，可以對粉體均勻施壓,產品密度接近材料理論密度，克服了溫度高的缺點，制品晶粒細小，還可依據爐腔尺寸制備大尺寸靶材，具有生產效率高、成本低的優點。

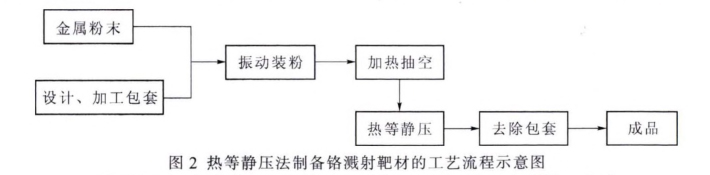

圖2為西安嘉業航空科技有限公司采用熱等靜壓法制備輅濺射靶材的工藝流程示意圖。熱等靜壓通常的制備流程為:①首先設計包套,安排合理加工方法制備包套。在無塵車間內將粉末填入包套，可采用邊震動邊裝粉或粉末先經冷等靜壓后再裝入包套等方法提高粉末的裝填密度；②在熱處理爐中高溫下抽空包套，直至所需真空度，熱態夾死抽氣管并封焊；③將上述包套置于熱等靜壓爐中進行熱等靜壓處理；④熱等靜壓處理后采用機加方法或電化學腐蝕去除包套;⑤用線切割或水切方法切割靶材，獲得所需尺寸的產品。

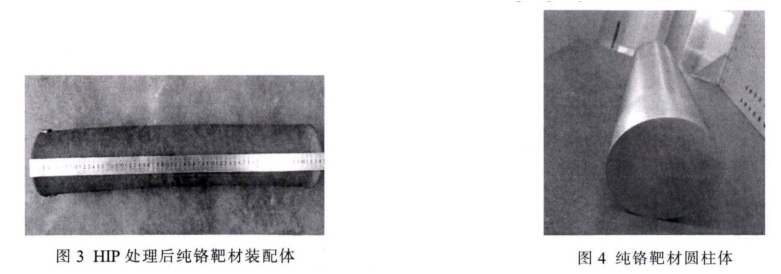

圖3所示為西安嘉業航空科技有限公司按上述流程制備的HIP處理后純鉻靶材裝配體，裝配體總長約650mm。圖4為去除包套后純輅靶材圓柱體，經檢測該圓柱體致密度高達99.86%、晶粒細小、濺射性能優異。
