凱澤金屬定制TC4鈦鍛件鈦合金加工件鉻靶材規(guī)格齊全廠家直供

發(fā)布時間：2023-02-15 20:55:53 瀏覽次數(shù) ：

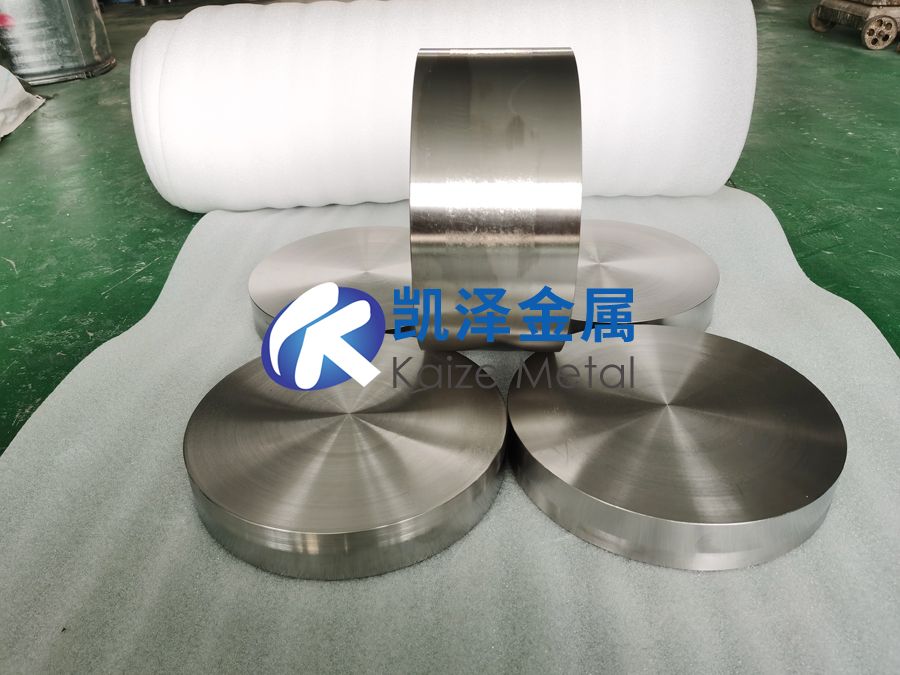

一、產(chǎn)品名稱：鈦鍛件、TC4鈦鍛件、鈦合金鍛件

1、牌號、規(guī)格、狀態(tài)

牌號：TA1、TA7、TA9、TA10、TA15、TA18、TA19、TC4、TC6、TC11、TC18、TB6

規(guī)格：φ50--1200mm×L 30----600mm

交貨狀態(tài)：退火態(tài)（M）熱加工狀態(tài)（R）冷加工狀態(tài)（Y）(退火，超生波探傷)。

加工工藝：熔煉-探傷--鍛造--退火—車光—探傷。

金相組織：晶相組織級別可提供A3—A4。

標(biāo)準(zhǔn)：GB/T16598-1996，GB/T13810-2007, GB/T2965-2007，ASTM B381，ASTM B348, ASTM F67,ISO5832-2ASTM F136, ISO5832-3, AMS4928, MIL4911。

應(yīng)用領(lǐng)域：鈦鍛件主要應(yīng)用于醫(yī)療、航空、軍工、石油化工、冶金、電鍍、真空鍍膜、體育等行業(yè)。

注：經(jīng)雙方協(xié)商可以供應(yīng)其他規(guī)格或型式的產(chǎn)品。

2、尺寸允許偏差(mm)

餅直徑	偏差	截面高度	偏差
150~300	+3-1	35~140	+3-1
>300~500	+3-1	35~150	+3-1
>500~1200	+3-1	40~110	+4-2
----------	----------	----------	----------

3、室溫力學(xué)性能

牌號	截面積cm²	室溫力學(xué)性能，不小于
牌號	截面積cm²	抗拉強(qiáng)度 σb,MPa	規(guī)定殘余伸長應(yīng)力 Σr0.2MPa	伸長率 δ5,%	斷面收縮率ψ,%
TA0	≤100	280	170	30	35
TA1		370	250	20	35
TA2		440	320	18	35
TA3		540	410	15	30
TA9		370	250	20	30
TA10		485	345	18	25
TC4		895	825	10	25
TC11		1030	900	10	30

注：

1、表中意外產(chǎn)品，需方需要測定室溫力學(xué)性能時，指標(biāo)應(yīng)經(jīng)雙方協(xié)商并在合同中注明。

2、需方要求測定TC4鈦合金高溫力學(xué)性能時，其實驗溫度及性能指標(biāo)應(yīng)經(jīng)雙方協(xié)商并在合同中注明。

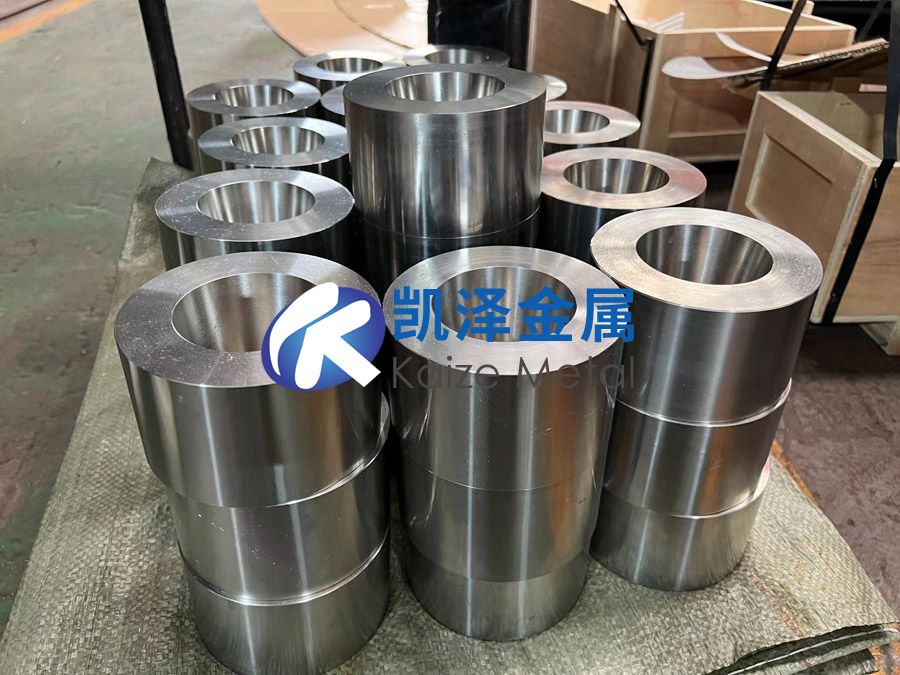

二、產(chǎn)品名稱：鈦加工件、鈦合金加工件

1、規(guī)格、牌號

產(chǎn)品名稱	規(guī)格（mm）	狀態(tài)	牌號	執(zhí)行標(biāo)準(zhǔn)
鈦加工件	外徑(100～800mm) 內(nèi)徑(40～100mm)×高度按圖紙/客戶要求加工	熱鍛、機(jī)械加工	TA1、TA2、TA7、TA9、TA10、TC4、TC11	GB/T16598、ASTM B381、 ASM 4928

交貨狀態(tài):退火狀態(tài)（M）熱加工態(tài)（R）冷加工態(tài)（Y）(退火，超生波探傷)

包裝:紙箱或木箱包裝表面處理：車光、倒角表面質(zhì)量：兩個端面的表面粗糙度Ra值應(yīng)不大于3.2lμm（以滿足超聲檢驗要求為準(zhǔn)），內(nèi)、外側(cè)面的表面粗糙度Ra應(yīng)不大于12.5μm(外圓周面需進(jìn)行超聲探傷時Ra應(yīng)不大于3.2μm)，倒角半徑為5～15mm。

產(chǎn)品表面不應(yīng)有裂紋、折疊、重皮等肉眼可見的缺陷。表面局部缺陷允許用修磨的方法清除，清理深度應(yīng)不超過其尺寸公差，并應(yīng)保證其最小允許尺寸。清理深度與寬度之比在兩端面應(yīng)不大于1：6，在內(nèi)、外側(cè)面應(yīng)不大于1：10。外側(cè)面修磨應(yīng)順軸向。

表面光潔度：清潔，無塵，更好的耐酸使用壽命。

測試：力學(xué)性能，化學(xué)成分測試，超聲檢測。
