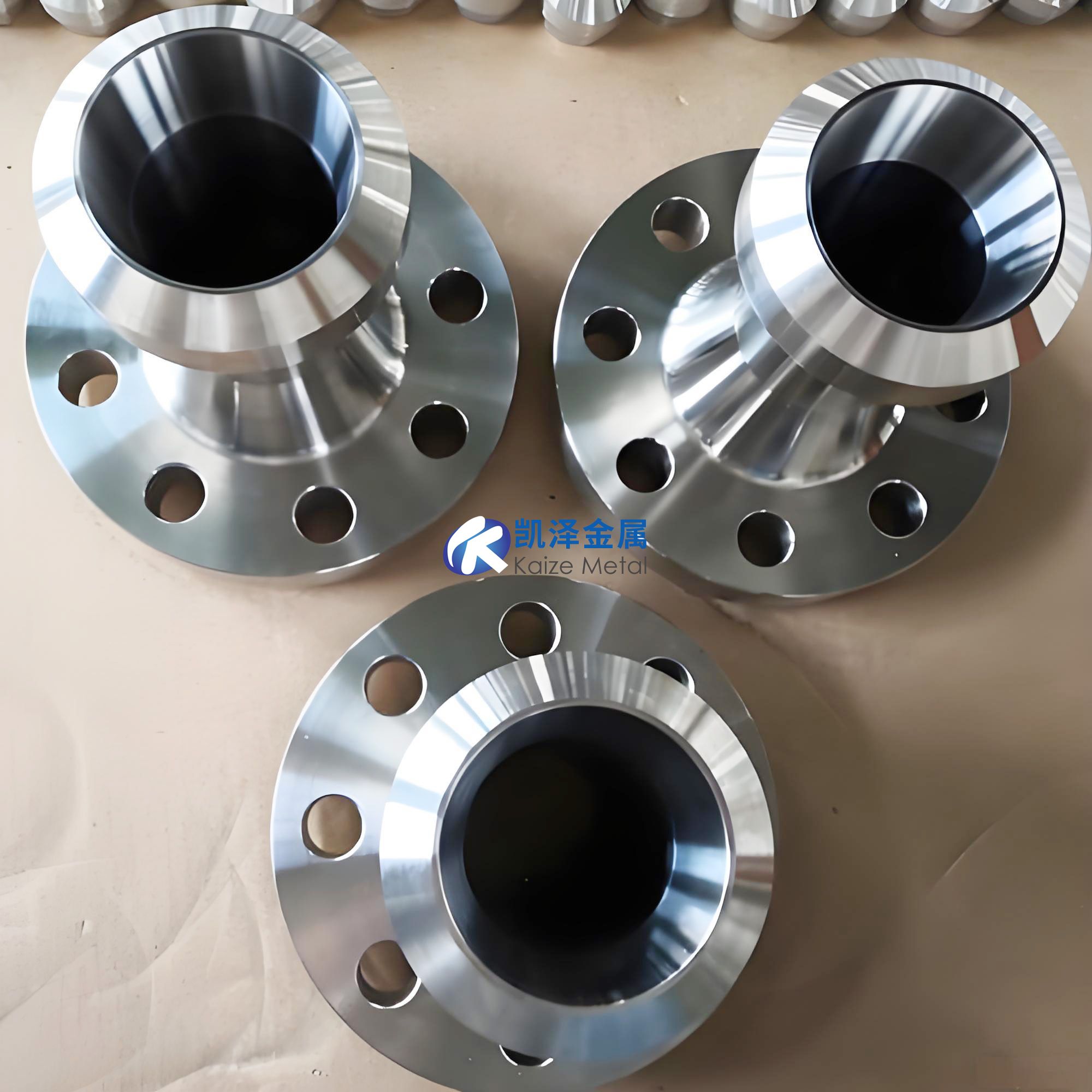

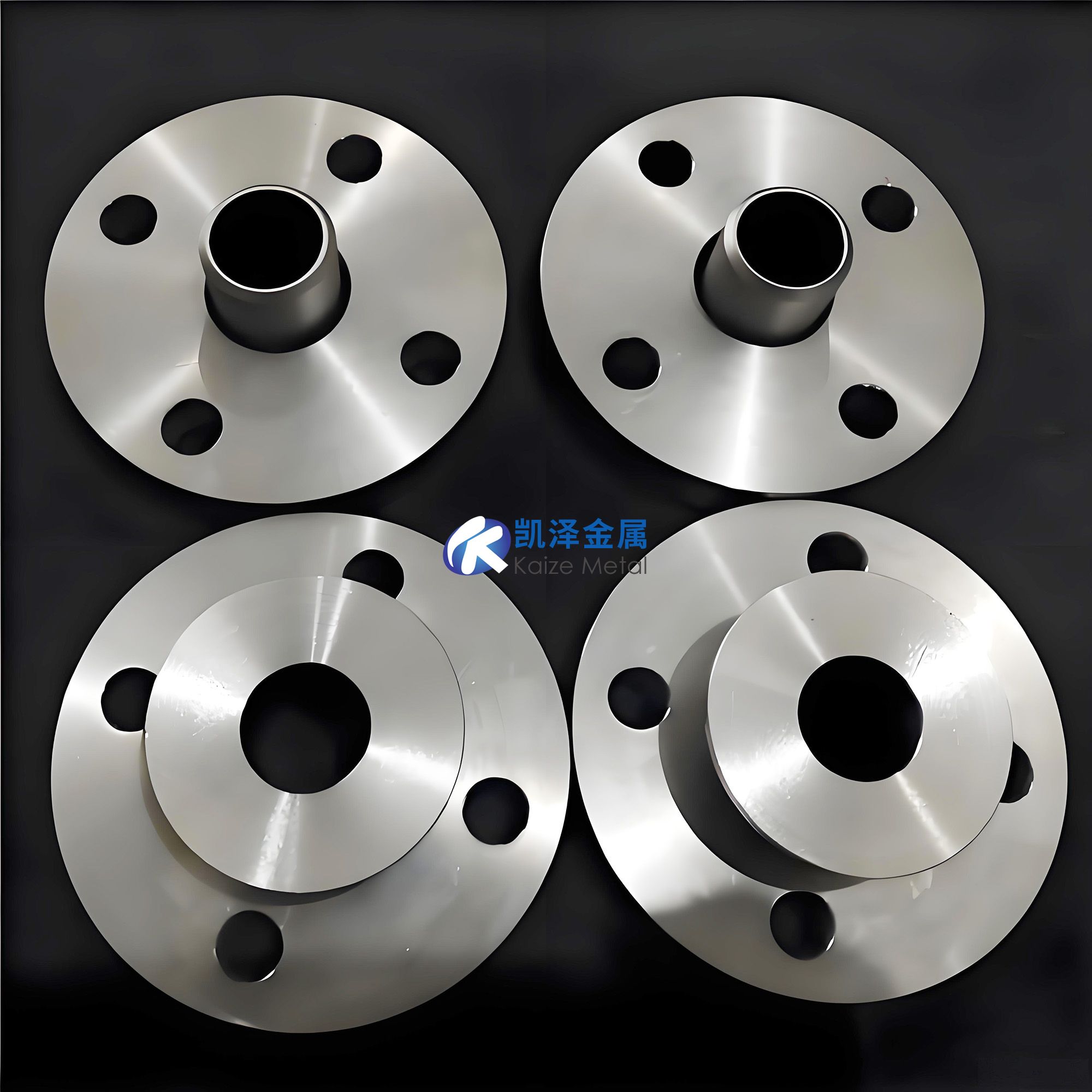

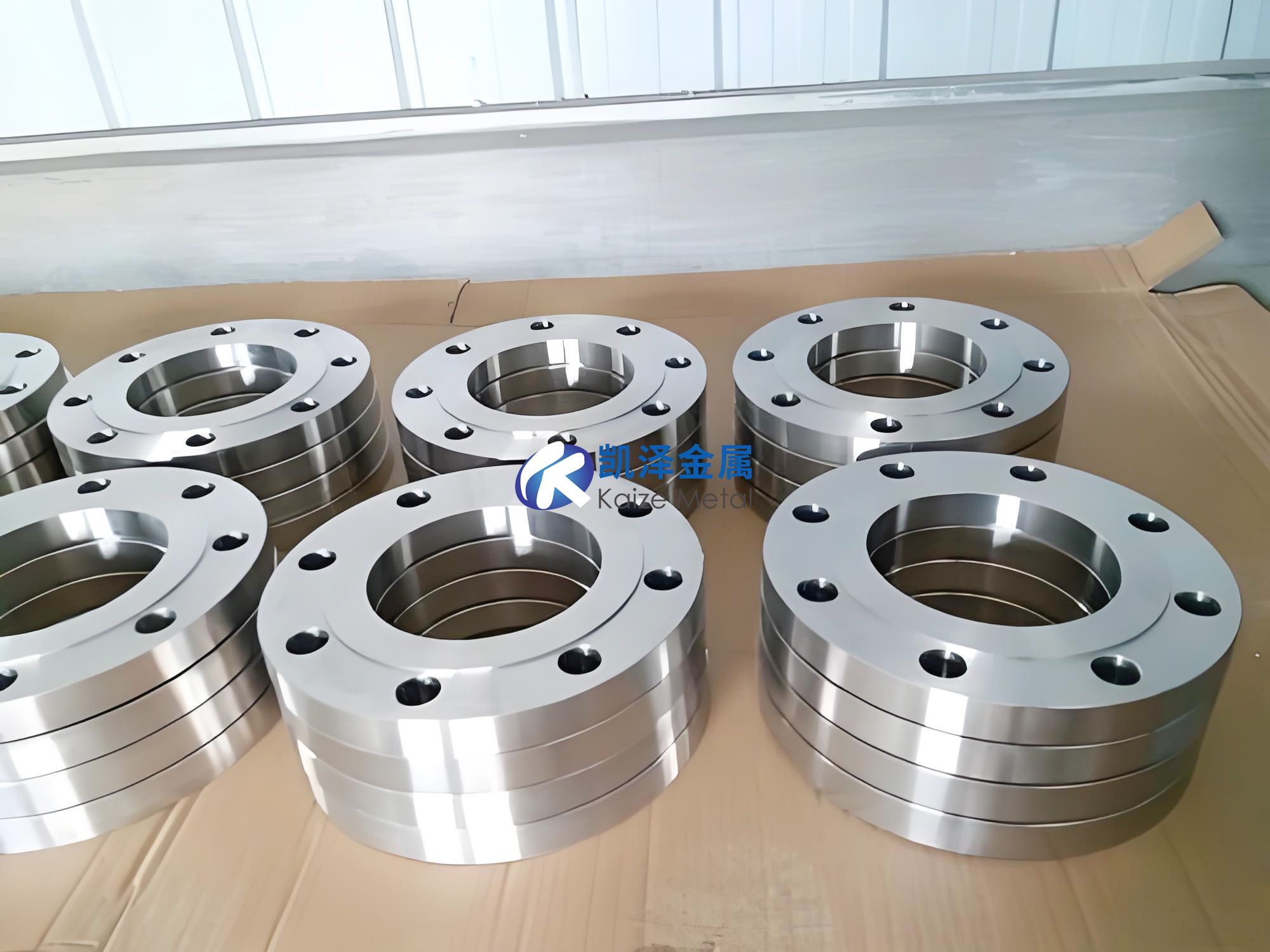

鈦法蘭是利用鈦或鈦合金制造的管道連接件，通過螺栓和墊片實現管道、設備間的密封連接。在海洋工程領域，鈦法蘭憑借其獨特的“海洋金屬”屬性，成為抵御嚴苛海洋環境腐蝕、保障關鍵系統長期可靠運行的“骨骼”與“關節”。
一、定義與核心作用
海洋工程用鈦法蘭是專為承受高鹽霧、高濕度、高壓及復雜海洋生物與化學環境的管道連接件。其核心在于利用鈦材卓越的耐海水和海洋大氣腐蝕能力，解決傳統金屬材料在海洋環境中易腐蝕失效的難題，實現裝備長壽命、免維護或低維護運行，是深潛器、海洋平臺、艦船等海洋裝備安全性與可靠性的重要保障。
二、主要材質與性能特點
海洋工程領域根據不同的承載、耐壓和焊接需求，形成了系列化的鈦合金選材體系。
| 材質類別 | 典型牌號 | 主要成分/特點 | 核心性能特點 | 適用場景 |
| 低強高韌耐蝕型 | TA2 (Gr2) | 工業純鈦，間隙元素控制。 | 耐腐蝕性最優，塑性、焊接性極佳，易于成型。 | 海水管路系統、熱交換器、冷凝器、各類泵閥及非承力結構。 |
| Ti31 | 近α型鈦合金，添加少量耐蝕元素。 | 兼具良好耐蝕性與中強度，耐高溫(>300℃)海水腐蝕。 | 艦船排煙、排氣等高溫海水管路系統。 |
| 中強高韌綜合型 | Ti70、Ti75 | 近α型鈦合金，Al、Zr、Mo等復合強化。 | 強度、塑性、韌性及可焊性綜合匹配優異，抗應力腐蝕性能好。 | 深潛器耐壓殼體、通海管路、海洋平臺高壓管匯。 |
| TC4 (Ti-6Al-4V) | α+β型鈦合金，鋁、釩強化。 | 高比強度，良好的綜合力學性能和工藝性，應用最廣泛。 | 潛艇結構、螺旋槳軸、高壓連接法蘭、動力裝置部件。 |
| 高強高韌特殊型 | Ti80、Ti62A | 近α或α+β型，高強韌化設計。 | 超高強度(>800MPa)與高韌性、高損傷容限結合。 | “奮斗者”號萬米載人潛水器的載人球殼，深海空間站耐壓結構。 |
| Ti-B19、Ti-B25 | β型或近β型鈦合金。 | 超高強度，冷成形性能好，可熱處理強化。 | 深海裝備特種緊固件、連接件，承受極高靜水壓力。 |
核心性能解讀：
無與倫比的耐海水腐蝕性：鈦表面致密、自修復的TiO?氧化膜，使其對海水、氯離子幾乎“免疫”，腐蝕速率可忽略不計，壽命遠超銅、不銹鋼材料。例如，鈦制船舶管路系統設計壽命可達40年以上。
高比強度與優異的抗疲勞性：密度僅為鋼的60%，強度相當，是實現深海裝備耐壓結構輕量化的關鍵。如采用TC4合金后，美國“阿爾文”號深潛器下潛深度從1868米大幅提升至4500米。
良好的抗空泡腐蝕與無磁性：能抵抗螺旋槳等高速部件產生的空泡腐蝕；無磁性對艦船隱身和精密導航設備至關重要。
三、執行標準體系
海洋工程鈦法蘭遵循嚴苛的標準體系，涵蓋通用產品標準、行業專用規范及國際公約要求。
材料與產品基礎標準：
國內：GB/T 16598（鈦及鈦合金加工件）、GB/T 2965（鈦及鈦合金棒材）等。
國際：ASTM B381（鈦及鈦合金鍛件）、ASME SB-381等。
海洋工程行業專用規范：
船舶與海工：各國船級社規范，如中國CCS《材料與焊接規范》、挪威DNV、美國ABS等，對材料認證、焊接工藝評定、無損檢測有強制性要求。
核電與海水淡化：除通用標準外，還需滿足核安全法規（如RCC-M）及飲用水衛生標準。
無損檢測標準：嚴格執行JB/T 4730、ISO 17635等，對關鍵承力鍛件通常要求100%超聲波探傷（UT）和滲透探傷（PT）。
四、核心加工工藝與關鍵技術
海洋工況的嚴苛性，要求鈦法蘭制造在保障性能的同時，必須克服鈦材的加工難點。
鍛造成形：這是獲得致密組織、優異力學性能的關鍵。主要采用自由鍛+模鍛的聯合工藝。關鍵技術在于多向反復鍛造以破碎粗晶、細化組織，以及相變點附近的精準控溫鍛造，以獲得最佳的強度和韌性匹配。對于深海裝備用大規格法蘭（如直徑數米的耐壓殼體法蘭），超大規格鈦合金鑄錠熔煉與鍛造是核心瓶頸，國內攀鋼等企業已能生產滿足要求的大規格鍛環。
精密機械加工：鈦合金導熱差、化學活性高，易導致刀具磨損快、工件表面燒傷。需采用專用硬質合金或PCD刀具、低切削速度與大進給量的工藝策略，并使用水性環保切削液進行充分冷卻和潤滑。
特種焊接技術：法蘭與管道的連接多采用鎢極惰性氣體保護焊。海洋工程對焊接質量要求極高，必須在高純氬氣（純度≥99.999%） 的充分保護下進行，防止焊接區被空氣污染而脆化。焊后需進行熱處理（去應力退火） 和嚴格的射線（RT）與滲透（PT）檢測。
表面處理與完整性控制：采用噴砂（Sa 2.5級） 去除氧化皮，并進行酸洗鈍化，以形成均勻、穩定的保護性氧化膜，這是保證長期耐蝕性的最后一道關鍵工序。
五、在海洋工程各領域的具體應用
鈦法蘭作為系統“節點”，廣泛應用于以下四大海洋工程核心領域。
| 應用領域 | 典型工況與系統 | 常用鈦材牌號 | 具體應用部位與典型案例 |
| 海洋油氣開發 | 高壓、含H?S/CO?、高溫采出液、海水注入。 | TA2, TC4, Ti80 | 水下生產系統：采油樹、管匯、跨接管連接法蘭。輸送管線：海底管道立管連接、修復卡箍。俄羅斯大量使用鈦合金制造耐腐蝕的油氣輸送管道和平臺結構。 |
| 船舶制造與配套 | 全船海水介質、振動、沖擊載荷。 | TA2, Ti31, TC4, Ti75 | 海水管路系統：全船消防、冷卻、壓載、艙底水管路法蘭。動力系統：主機高溫冷卻水管路、推進器連接法蘭。日本“泰坦快速號”快艇的船體、管路系統廣泛采用鈦材。 |
| 海水淡化與化工 | 高溫（~120℃）、高鹽濃縮海水、氯離子腐蝕。 | TA2, TA10 (Gr12) | 熱法淡化裝置：多級閃蒸（MSF）或低溫多效蒸餾（LT-MED）裝置中，蒸發器、冷凝器的換熱管板連接法蘭、大型殼體法蘭。 |
| 海洋平臺與特種裝備 | 深水高壓、長期載荷、極端環境。 | Ti75, Ti80, TC4, Ti62A | 深潛器：“奮斗者”號載人球殼的觀察窗、出入口等關鍵承力密封法蘭。海洋空間站：耐壓艙段對接法蘭、通海閥箱法蘭。特種艦船：俄羅斯“臺風級”核潛艇的耐壓殼體和大量管路系統使用了超過9000噸鈦材。 |
六、與其他工業領域用鈦法蘭的對比
不同領域?qū)︹伔ㄌm的核心訴求、技術側重點和質量控制體系存在顯著差異，具體對比如下表所示：
| 對比領域 | 主要應用場景與典型案例 | 核心性能需求 | 常用材質與工藝特點 | 與海洋工程法蘭的核心差異 |
| 石油化工 | 醋酸/PTA裝置反應器法蘭、氯堿工業濕氯氣管道法蘭。 | 耐受特定強化學介質腐蝕（酸、堿、鹵素）。 | 工業純鈦(TA2)、抗縫隙腐蝕的鈀/鎳合金(TA9/TA10)。工藝注重高純凈度熔煉防雜質腐蝕。 | 介質腐蝕性單一且強烈，對材料在還原性酸中的耐蝕性要求特殊，需合金化改性。海洋環境是復雜電化學腐蝕，更強調全面耐蝕性與長期穩定性。 |
| 電力能源 | 核電站海水冷卻系統法蘭、濱海火電站凝汽器法蘭。 | 耐海水沖刷腐蝕、保證核級安全與可靠性。 | TA2。核級應用要求極端嚴格的材料追溯性與無損檢測（如全體積UT）。 | 核安全文化下的質保體系最為嚴苛，對材料純凈度、均勻性的要求達極致。海洋工程更關注動態載荷下的腐蝕疲勞性能。 |
| 航空航天 | 飛機液壓/燃油管路法蘭、發動機周邊管路法蘭。 | 極高的比強度、抗疲勞、耐高溫（300-600℃）。 | TC4、TC11等中高強度合金。采用等溫模鍛、超塑成形等精密成形工藝。 | 核心是極致減重和在復雜交變應力下的高周疲勞性能。對耐蝕性要求（主要是大氣環境）遠低于海洋工程。 |
| 生物醫學 | 植入式醫療器械（如人工心臟泵）的連接接口、醫用氣體輸送系統。 | 絕對的生物相容性、無毒性元素釋放。 | TC4 ELI（超低間隙元素）、Ti-6Al-7Nb等醫用級合金。生產過程需在潔凈環境下進行，防止污染。 | 材料標準直接采用ASTM F136等醫用植入物標準，對化學純度和生物安全性的管控超越所有工業領域。海洋工程側重于物理性能和環境耐受性。 |
| 制冷與空調 | 溴化鋰吸收式制冷機的高真空腔體法蘭、艦船用中央空調冰水系統法蘭。 | 高真空密封性、耐溴化鋰溶液腐蝕。 | TA2。加工精度要求極高，確保法蘭密封面的平面度和光潔度。 | 對靜態密封性能（特別是真空密封）的要求最為苛刻。海洋工程法蘭需同時應對壓力波動、溫度變化和腐蝕介質的動態密封挑戰。 |
| 高端機械制造 | 半導體制造設備中超純水/腐蝕性氣體輸送管路法蘭、精密儀器框架。 | 高潔凈度、無磁性、低氣體滲透性、尺寸超穩定性。 | TA2。要求電解拋光（EP） 等獲得鏡面級表面，防止粒子吸附和氣體滯留。 | 對材料自身放氣率、表面吸附性等涉及超凈環境兼容性的指標有特殊要求。海洋工程更關注材料與外部環境的界面作用（腐蝕）。 |
七、未來發展新領域與方向
材料體系深化與低成本化：
新型高強韌耐蝕合金開發：研發1200MPa級以上且具備優異焊接性與斷裂韌性的新型鈦合金，滿足萬米以深載人/無人裝備需求。例如，我國正在開發的Ti1300G等合金。
低成本制造技術：發展鈦/鋼、鈦/鋁復合制法蘭，在關鍵密封面和接觸介質部位使用鈦材，非接觸部位采用廉價金屬，大幅降低整體成本。同時，優化現有鈦加工全流程，降低能耗與損耗。
制造技術智能化與增材化：
大規格構件整體制造：隨著海洋裝備大型化，對直徑超過5米的一體化鈦合金法蘭環件需求增加。需突破超大錠型真空自耗電弧熔煉（VAR） 和大型徑軸向軋制技術。
增材制造（3D打印）應用：對于深海機器人（ROV）的復雜流道一體化法蘭支架、帶內部冷卻通道的特種法蘭等，采用激光選區熔化（SLM） 或激光熔融沉積（LMD） 技術，實現輕量化、功能集成化快速制造。我國已用此技術試制鈦合金螺旋槳等部件。
應用場景向極端與綠色拓展：
極地海洋工程：隨著北極航道的開發，適用于超低溫（-50℃以下）環境且耐海水冰屑沖刷的鈦法蘭將成為關鍵技術部件。
海洋新能源與氫能：在海上漂浮式風電的壓載與冷卻系統、海洋能發電裝置的海水管路，以及未來海上綠色氫能生產、儲存與輸送系統中，鈦法蘭的耐蝕和耐久優勢將不可或缺。
深海礦產資源開發：用于深海采礦船的水面支持系統、揚礦管道水下連接器以及集礦機的高壓海水泵送系統，面臨高壓、磨損與腐蝕的復合挑戰，是鈦法蘭的重要潛在市場。
總而言之，海洋工程用鈦法蘭是材料科學應對極端環境的典范。其未來發展將緊扣海洋開發“走向深藍、邁向極地、綠色發展”的戰略脈搏，通過材料創新與制造革命，持續為維護海洋安全、開發海洋資源提供關鍵的材料支撐。
