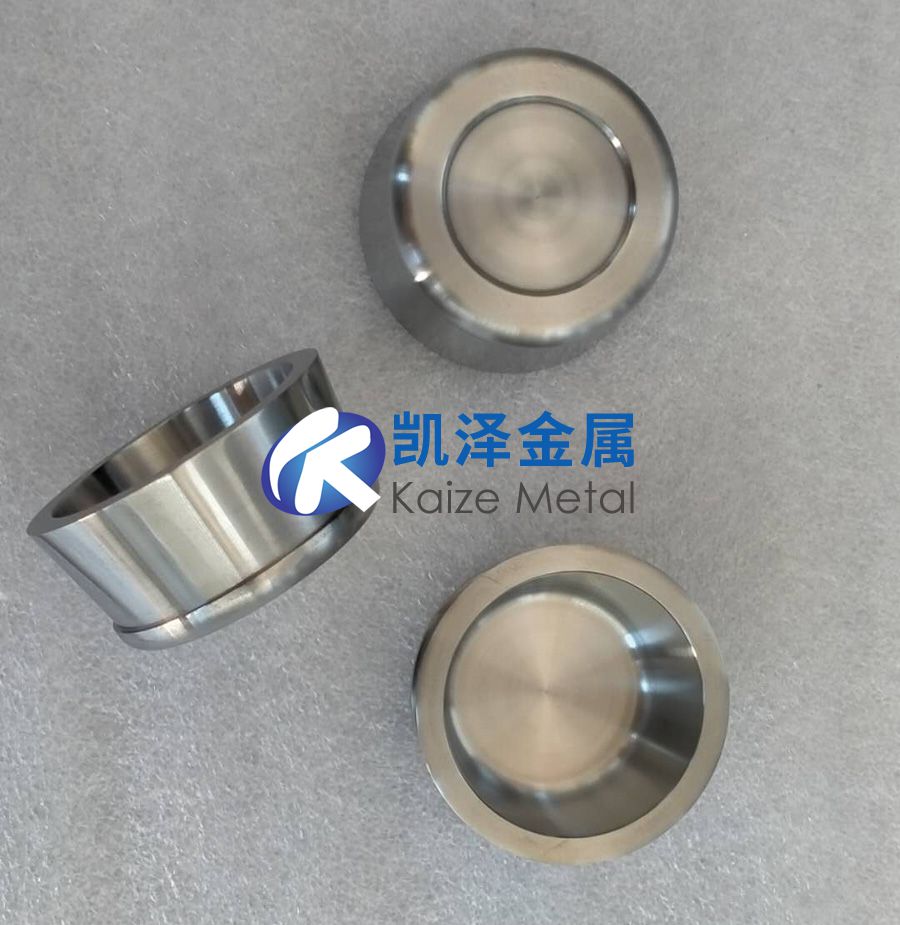

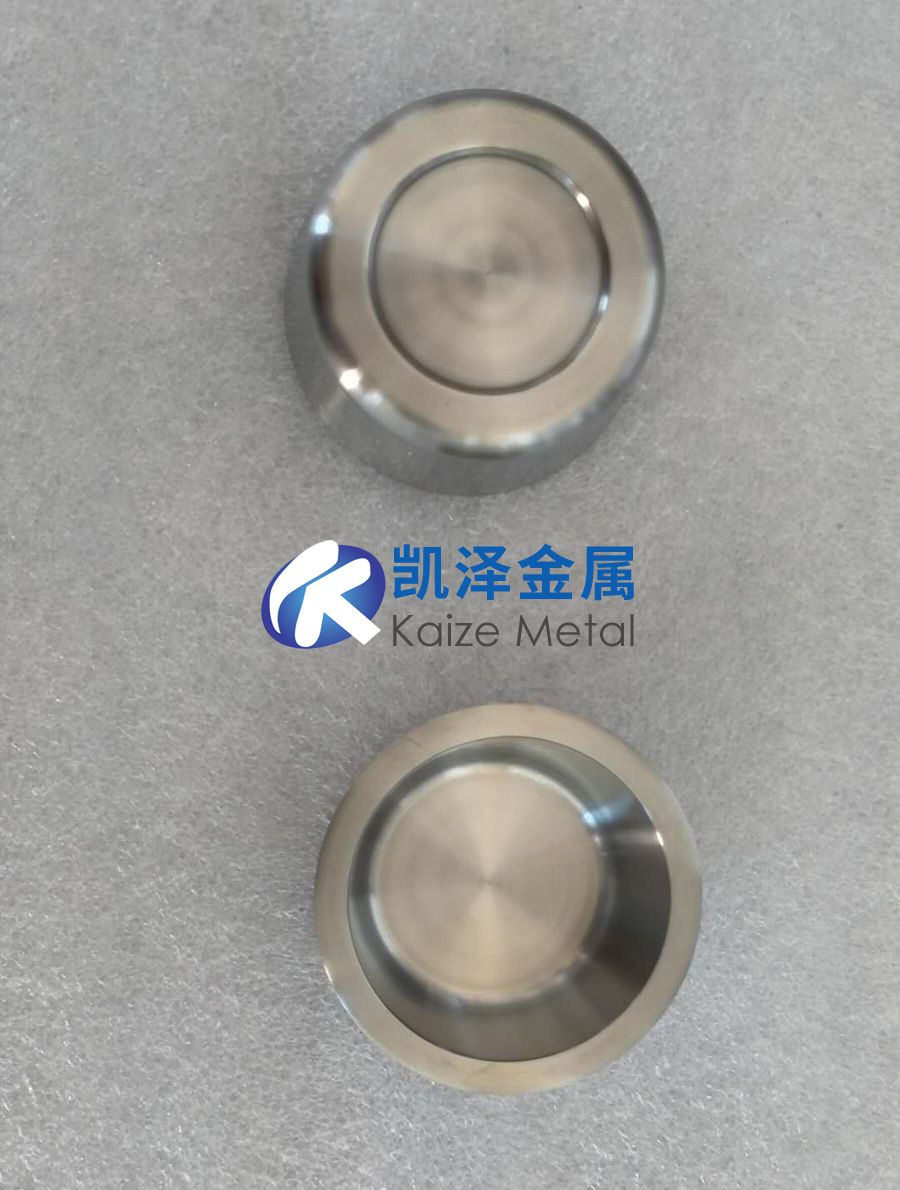

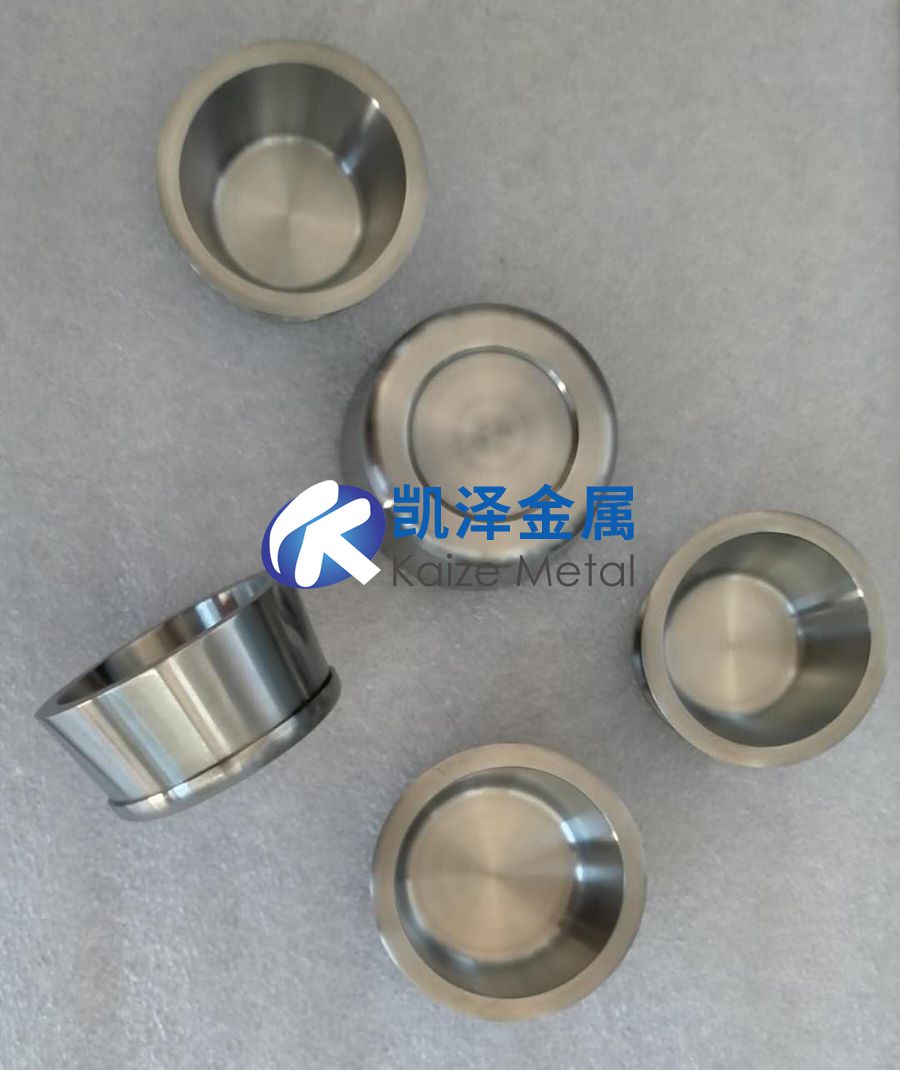

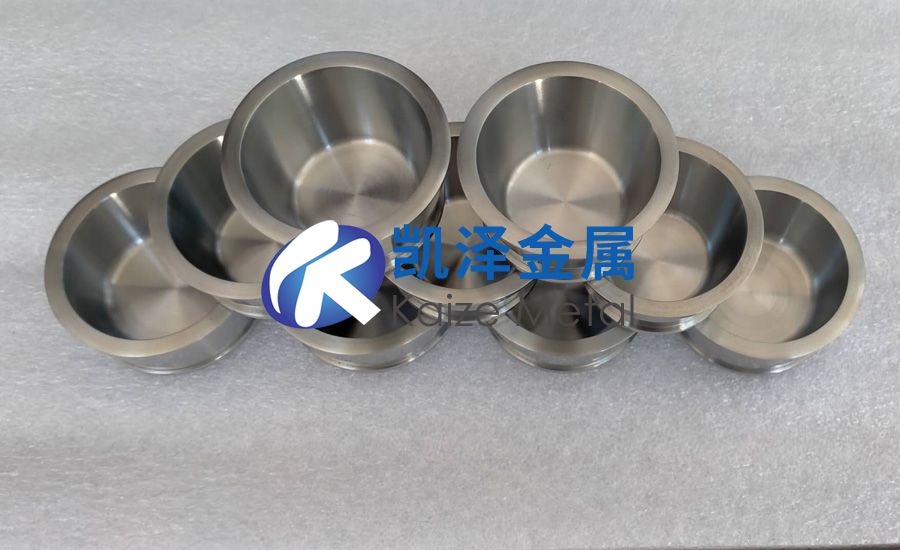

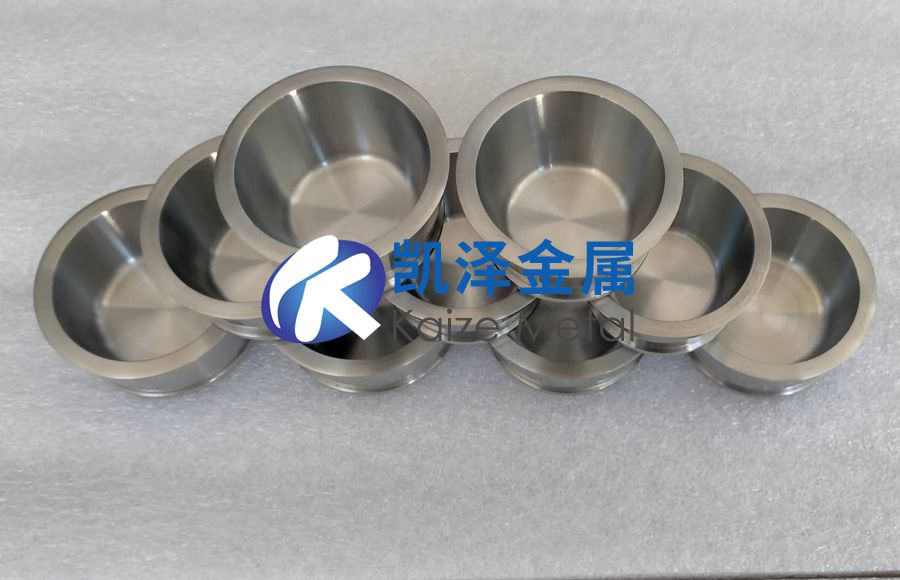

產(chǎn)品名稱：高純度鎳坩堝

規(guī)格：30ml、50ml

尺寸數(shù)據(jù)（僅供參考）：

上口：30ml→41mm；50ml→47mm

下口：30ml→22mm；50ml→26mm

高度：30ml→36mm；50ml→40mm

材質(zhì)：

鎳的熔點(diǎn)為1450℃，在空氣中灼燒易被氧化，所以鎳坩堝不能用于灼燒和稱量沉淀。鎳具有良好的抗堿性物質(zhì)侵蝕的性能，故在化驗(yàn)室中主要用于鐵合金、礦渣、粘土、耐火材料、堿性熔劑的熔融處理。

控溫：

氫氧化鈉、碳酸鈉等堿性熔劑可在鎳坩堝中熔融，其熔融溫度一般不超過700℃。氧化鈉也可在鎳坩堝中熔融，但溫度要低于500℃，時(shí)間要短，否則侵蝕嚴(yán)重，使帶入溶液的鎳鹽含量增加，成為測定中的雜質(zhì)。

注意：

鎳坩堝不能用于沉淀的灼燒。焦硫酸鉀、硫酸氫鉀等酸性溶劑和含硫化物的溶劑不能用于鎳坩堝。若要熔融含硫化合物時(shí)，應(yīng)在有過量過氧化鈉的氧化環(huán)境下進(jìn)行。熔融狀態(tài)的鋁、鋅、錫、鉛等的金屬鹽能使鎳坩堝變脆。銀、汞、釩的化合物和硼砂等也不能在鎳坩堝中灼燒。鎳易溶于酸，浸取熔塊時(shí)不可用酸。鎳坩堝中常含有微量鉻，使用時(shí)應(yīng)注意。新的鎳坩堝在使用前應(yīng)在700℃灼燒數(shù)分鐘，以除去油污并使其表面生成氧化膜，延長使用壽命，處理后的坩堝應(yīng)呈暗綠色或灰黑色。以后，每次使用前用水煮沸洗滌，必要時(shí)可滴加少量鹽酸稍煮片刻，然后再用蒸餾水洗滌烘干使用。
