鈦法蘭作為石油化工、天然氣輸送、航空航天等領域不可或缺的連接部件，其性能直接決定了承壓設備的安全性與可靠性。隨著工業設備向大型化、高壓化發展，法蘭設計逐漸突破傳統標準范圍，對密封性能、結構強度及防腐技術提出了更高要求。從高壓設備的八角墊密封到鈦合金法蘭的精密加工，從傳統華脫斯計算方法到基于泄漏率準則的現代設計理念，法蘭技術正朝著精準化、高效化、長壽命方向演進。

密封失效與腐蝕是法蘭連接的主要失效模式。墊片作為密封核心元件，其性能參數（如墊片系數、密封應力）與法蘭結構設計、螺栓預緊力存在復雜耦合關系；而在潮濕、腐蝕性環境中，法蘭及螺栓的腐蝕會導致預緊力損失與密封失效，因此防腐技術的選擇與施工管理至關重要。此外，特殊材料（如鈦及鈦合金）的法蘭加工工藝，需兼顧材料特性與成形精度，以滿足高端領域的嚴苛要求。

本文基于四篇相關研究論文，系統整合了法蘭的優化設計方法、密封與計算技術、加工工藝及防腐措施。通過分析不同場景下的技術要點與應用案例，總結法蘭設計-制造-防腐的協同優化策略，為工程實踐提供理論參考與技術指導。

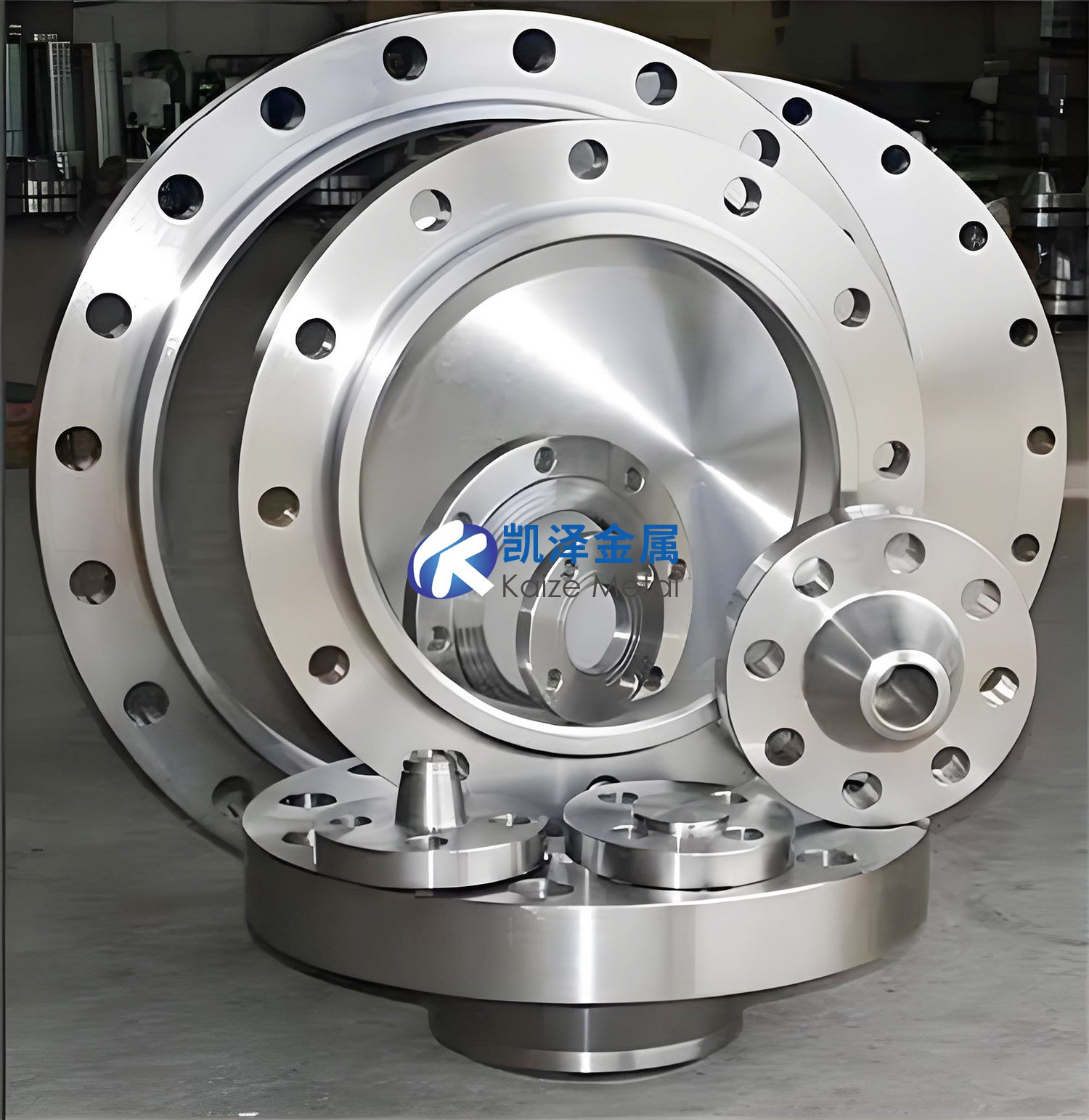

1、法蘭設計基礎與優化方法

1.1大直徑高壓法蘭的設計挑戰

大直徑高壓法蘭（如DN1200mm、Class900級）的設計常超出GB/T13402、HG/T20592等標準范圍，需通過定制化計算確保安全。以某海上平臺過濾分離器為例，其設計壓力13.2MPa、溫度70℃，法蘭材料為16MnⅣ，筒體采用Q345R（厚度54mm），傳統管法蘭直接應用存在三大問題[1]：

密封形式不匹配：突面密封無法滿足高壓需求，需改為環形連接面+八角墊密封；

螺栓配置不合理：大規格螺栓（M100）導致法蘭錐頸應力超標；

應力分布失衡：原設計錐頸軸向應力258.97MPa，超過許用值250.5MPa，組合應力σHT達196.14MPa，超出167MPa限值[1]。

此類法蘭的設計核心在于平衡強度、剛度與密封性：強度不足會導致法蘭塑性變形，剛度不足則因轉角過大破壞墊片密封，而密封失效直接引發介質泄漏。

1.2密封元件與螺栓系統優化

1.2.1墊片選型與尺寸設計

高壓場景下，八角墊憑借徑向自緊性和重復使用性優于橢圓墊與金屬纏繞墊。其密封原理是通過梯形槽與八角墊的金屬接觸，形成線密封效應，墊片系數m和比壓力y顯著高于非金屬墊片（如m=3.0-4.5，y=60-100MPa）[1]。以R105型八角墊為例，其截面尺寸需與法蘭梯形槽匹配（槽角23°±0.5°，深度36.53mm），中心圓直徑的確定需通過力矩分析優化——當墊片中心圓直徑為1380mm時，法蘭計算力矩最小（約3800kN.m），此時密封應力分布最均勻[1]。

1.2.2螺栓配置策略

螺栓總截面積需同時滿足預緊與操作狀態需求，計算公式為：

A_n1=W_n1/S_a，A_n2=W_n2/S_b

其中，W_n1為預緊載荷，W_n2為操作載荷，S_a、S_b分別為常溫與設計溫度下的螺栓許用應力[1]。以35CrMoA螺栓為例，對比不同規格配置（表1），M80×28的組合最優：總截面積129546.9mm2，裕量22.5%，既避免M100的材料浪費，又減少M(fèi)76的螺栓數量（32個）導致的操作空間不足[1]。

1.3法蘭結構尺寸的調整與驗證

鈦法蘭應力（錐頸軸向應力σH、環向應力σT、徑向應力σR）對結構尺寸敏感，需通過參數迭代優化：

錐頸大端厚度δ?：增大δ?可顯著降低σH（每增加10mm，σH下降約20MPa），原設計δ?=80mm時σH=258.97MPa，調整至102mm后σH降至173.58MPa[1]；

法蘭環厚度δf：減小δf可降低σR，但需避免過度減薄導致剛度不足。原設計δf=233.4mm時σR=46.95MPa，優化至200mm后σR=90.45MPa，仍低于許用值167MPa[1]；

剛度校核：優化后法蘭剛度指數J=0.613<1，滿足ASMEⅧDiv.1附錄2要求，確保操作中墊片應力不流失[1]。

優化后法蘭質量減少130kg，外徑縮小25mm，實現了安全與經濟性的平衡。

2、法蘭密封原理與計算方法

2.1墊片性能參數與密封機理

墊片的密封性能由壓縮性、回彈率、密封應力共同決定。華脫斯法采用m（墊片系數）和y（最小比壓力）描述其特性，其中m特性，其中m反映操作狀態下維持密封所需的應力放大系數，y為預緊時的初始密封應力[3]。例如，金屬八角墊的y值約60MPa，意味著預緊時需至少施加60MPa的密封應力才能實現初始密封[1]。

現代設計方法更強調泄漏率與墊片應力的定量關系。PVRC方法定義密封等級Tp（如T1=0.2對應經濟級，T3=0.00002對應緊密級），通過試驗確定墊片系數Gb、a、Gs，其中Gb為初始密封所需最小應力，Gs為操作狀態下的殘留應力需求[3]。EN1591法則進一步引入QMIN（預緊最小應力）、QSMIN（操作最小應力）等6個參數，考慮墊片蠕變與溫度差的影響[3]。

2.2主流法蘭計算方法對比

2.2.1華脫斯法（ASMEⅧDiv.1）

核心假設：將法蘭視為彈性基礎梁，忽略預緊與操作狀態的載荷關聯，通過校核σH≤1.5[σ]f、σR≤[σ]f、σT≤2[σ]f-σH確保強度[3]；

局限性：未考慮泄漏率，墊片系數m、y基于經驗推薦，無法量化密封性能，適用于低壓常規場景[3]。

2.2.2PVRC方法

創新點：引入泄漏率準則，通過Tp值關聯內壓與允許泄漏率（如Tp=0.002對應標準級密封），螺栓載荷計算需同時滿足預緊與操作狀態的墊片應力需求[3]；

應用：需通過ROTT試驗獲取Gb、a、Gs參數，適用于中高壓密封要求嚴格的場合（如化工反應器）[3]。

2.2.3EN1591方法

系統視角：將法蘭-螺栓-墊片視為整體，考慮變形協調與蠕變，采用極限載荷法校核強度（載荷比IL≤1），密封等級按泄漏率分為L1.0（≤1.0mg/s/mm）、L0.1等[3]；

復雜性：需6個墊片參數與迭代計算，依賴軟件實現，適用于歐洲標準體系下的高端設備[3]。

三種方法的核心差異如表 2 所示：

2.3計算方法的工程應用選擇

標準內法蘭：優先采用華脫斯法，直接引用標準中的m、y值（如HG/T20592），簡化設計；

高壓大直徑法蘭：需結合PVRC方法，通過泄漏率試驗確定墊片參數，確保σH、σT等應力同時滿足強度與密封要求[1,3]；

跨國項目：按項目標準選擇，如ASME項目可用華脫斯法+PVRC補充，EN項目需采用EN1591法[3]。

3、法蘭加工工藝與材料特性

3.1鈦及鈦合金法蘭的加工挑戰

鈦及鈦合金（如TC4）具有高強度、耐腐蝕性，但高溫下易氧化，導致表面硬化與加工裂紋，傳統自由鍛造或模鍛難以滿足宇航標準（如金屬結晶致密性、探傷要求）[4]。其加工難點包括：

氧化敏感：500℃以上加熱時，表面形成TiO?硬層，導致鍛造時折疊與開裂；

成形難度大：鈦合金塑性差，大變形量下易出現局部應力集中[4]。

3.2鈦合金法蘭的擠壓成型工藝

3.2.1工藝步驟

表面保護：中空鈦錠外包0.8mm銅板（鈦合金需加包同厚度不銹鋼板），焊接固定以隔絕空氣，防止氧化[4]；

加熱擠壓：加熱至500℃以上，通過大型油壓/水壓擠壓機一次性成型管型坯料，擠壓時使用玻璃保護潤滑劑減少摩擦[4]；

精整加工：管坯按法蘭厚度線切割或帶鋸切片，經銑削、鉆孔等精加工后檢驗（探傷、力學性能測試）[4]。

3.2.2工藝優勢

組織致密：擠壓使金屬結晶充分結合，抗拉強度提升10%-15%，滿足宇航標準對高低倍組織的要求；

成本降低：減少鍛造后的裂紋修復環節，材料利用率從傳統工藝的50%提升至80%[4]；

效率提升：擠壓成型減少多道次鍛造，加工周期縮短30%[4]。

3.3 不同材料法蘭的工藝對比

4、法蘭防腐技術與施工管理

4.1天然氣管道法蘭的腐蝕環境

天然氣管道法蘭及螺栓面臨多重腐蝕因素：

介質腐蝕：天然氣中的H?S、CO?形成酸性環境，導致電化學腐蝕；

環境影響：潮濕氣候（如沿海地區）加速螺栓銹蝕，溫度波動產生的冷凝水加劇局部腐蝕；

應力腐蝕：預緊力與腐蝕介質共同作用，可能引發螺栓應力腐蝕開裂[2]。

腐蝕會導致螺栓預緊力損失（每年可達5%-10%），墊片密封應力下降，最終引發泄漏[2]。

4.2包裹防腐技術的應用

4.2.1材料選擇

采用Stopaq粘性防腐材料，其由丁基橡膠與緩蝕劑組成，具有自修復性和密封性，能有效隔絕水、氧氣與腐蝕性氣體[2]。相比傳統黃油或油漆，其優勢在于：

容錯率高：輕微破損后可自行愈合；

耐久性強：使用壽命達15年以上，遠超油漆（3-5年）[2]。

4.2.2施工流程

預處理：

漏失測試：PVC帶包裹法蘭24小時后打孔，用可燃性氣體檢測儀確認無泄漏；

表面處理：角磨機打磨法蘭及螺栓至Sa2.5級，去除銹蝕與氧化皮[2]；

包裹施工：

順序：從法蘭中心向外依次包裹防腐膏、防腐帶、PVC外層，確保無氣泡與褶皺；

密封：法蘭邊緣需重疊包裹≥50mm，螺栓頭部完全覆蓋[2]；

質量控制：

外觀檢查：無鼓包、開裂，PVC帶貼合緊密；

記錄存檔：標記法蘭編號、施工日期及材料用量[2]。

4.3施工管理與應急措施

安全培訓：施工人員需熟悉HSE規程，佩戴防靜電服、呼吸器，現場配備可燃?xì)怏w報警器[2]；

環境控制：雨天或相對濕度＞85%時暫停施工，避免水分殘留影響粘結力；

應急處理：發現包裹層鼓包時，需穿刺排氣（遠離火源），重新清理并包裹[2]。

5、工程案例與技術展望

5.1高壓過濾分離器法蘭優化案例

某海上平臺過濾分離器法蘭（DN1200mm，13.2MPa）經優化后：

應力指標：σH=173.58MPa，σT=101.38MPa，均滿足許用值；

密封性能：八角墊+環形槽密封，經1.5倍設計壓力水壓試驗無泄漏；

經濟性：單臺設備減重130kg，材料成本降低約8%[1]。

5.2天然氣管道法蘭防腐案例

大慶油田某輸氣管道采用Stopaq包裹防腐后：

腐蝕速率從0.12mm/年降至0.01mm/年；

法蘭泄漏率從0.5次/千臺?年降至0.03次/千臺?年[2]。

5.3技術發展趨勢

智能化設計：基于有限元與機器學習的法蘭參數優化，實現強度與密封的多目標平衡；

新型材料：開發高回彈金屬墊片（如Inconel合金）與長效防腐材料（石墨烯改性涂層）；

數字化監測：在法蘭密封面植入光纖傳感器，實時監測墊片應力與泄漏狀態[3]。

6、全文總結

本文系統闡述了鈦法蘭設計、密封計算、加工工藝及防腐技術的核心要點：

高壓法蘭優化：通過八角墊選型、螺栓配置迭代及結構尺寸調整（增大錐頸厚度、減小法蘭環厚度），可實現應力平衡與材料節約；

密封計算方法：華脫斯法適用于常規場景，PVRC與EN1591法更適合密封敏感場合，需根據項目標準與泄漏要求選擇；

鈦合金加工：擠壓成型工藝結合表面保護（銅板+不銹鋼板），可滿足宇航級法蘭的組織與性能要求；

防腐技術：Stopaq包裹法能有效隔絕腐蝕介質，施工中需嚴格控制漏失測試與表面預處理。

未來法蘭技術將向精準化、智能化發展，通過多學科協同（材料、力學、防腐）提升其在極端工況下的可靠性與經濟性。

參考文獻

[1]趙周林。大直徑高壓設備法蘭優化設計[J].石油化工設備，2023,52(6):44-48.

[2]陳萬勇。天然氣管道法蘭及螺栓包裹防腐施工管理探討[J].全面腐蝕控制，2021,35(9):120-124.

[3]蔡暖姝。法蘭計算方法和墊片性能參數[J].石油化工設備技術，2014,35(2):57-61.

[4]常榮波。鈦及鈦合金法蘭加工工藝[P].中國專利：CN101758369A,2010-06-30.
